Mikrometry optyczne 2D są przeznaczone do bezkontaktowych, dwuwymiarowych pomiarów seryjnych inline wymiarów liniowych, średnic, kątów, parametrów gwintów, kształtów części, bicia itp.
Mikrometry optyczne wykorzystują zasadę pomiaru „cienia”, w której skolimowane światło laserowe jest emitowane w kierunku odbiornika.
Krawędzie cienia rzucanego przez obiekt na drodze wiązki są dokładnie mierzone przez matrycę detektorów wewnątrz modułu odbiornika.
Seria obejmuje trzy linie modeli:
Seria RF657.2D
Zakresy pomiarowe, mm
15x20, 25x35, 40x50, 60x80
Dokładność, µm
±0,5 ...±3
Czas ekspozycji, µs
15
Seria RF657R.2D
Zakres pomiarowy, średnica, mm
25, 45, 70, 100
Dokładność, µm
±0,5 ...±3
Częstotliwość, pomiar/s
15
Seria RF656.2D
Zakresy pomiarowe, mm
8x10, 15x20, 25x35, 40x50
Dokładność, µm
±1,5 ...±4,5
Częstotliwość, pomiar/s
100
Charakterystyka techniczna czujników optycznych serii RF656.2D:
| RF656.2D | -8x10 | -15x20 | -25x35 | -40x50 | |||||||
| Zakres pomiarowy, mm | 8x10 | 15x20 | 25x35 | 40x50 | |||||||
| Błąd pomiaru, µm | ±1,5 | ±2 | ±2,5 | ±4,5 | |||||||
|
Odległość wzdłuż osi, przy której obowiązuje błąd pomiaru, mm |
±1 | ±2 | ±3 | ±4 | |||||||
| Minimalny rozmiar obiektu, mm | 0,07 | 0,15 | 0,2 | 0,35 | |||||||
| Prędkość, pomiary/s | do 65 | ||||||||||
| Czas ekspozycji, µs | 100 | ||||||||||
| Źródło światła | LED, 630 nm, CZERWONY | ||||||||||
| Wymiary gabarytowe, rysunek | 1 | 2 | 2 | 4 | |||||||
| Masa, nie więcej niż, kg | 1,1 | 2,3 | 2,3 | 5,6 | |||||||
Charakterystyka techniczna czujników optycznych serii RF657.2D:
| RF657.2D | -15x20 | -25x35 | -40x50 | -60x80 | |||||||
| Zakres pomiarowy, mm | 15x20 | 25x35 | 40x50 | 60x80 | |||||||
| Błąd pomiaru, µm | ±0,8 | ±1,2 | ±2 | ±3 | |||||||
|
Odległość wzdłuż osi, przy której obowiązuje błąd pomiaru, mm |
±5 | ±10 | ±15 | ±20 | |||||||
| Minimalny rozmiar obiektu, mm | 0,13 | 0,13 | 0,2 | 0,3 | |||||||
| Prędkość, pomiary/s | 24 | ||||||||||
| Czas ekspozycji, µs | 15 | ||||||||||
| Źródło światła | LED, 525 nm, ZIELONY | ||||||||||
| Wymiary gabarytowe, rysunek | 5 | 6 | 7 | 8 | |||||||
| Masa, nie więcej niż, kg | 5 | 5,6 | 10,1 | 22,3 | |||||||
Charakterystyka techniczna czujników optycznych serii RF657R.2D:
| RF657R.2D | -25 | -45 | -70 | -100 | |||||||
| Zakres pomiarowy, mm | 25 | 45 | 70 | 100 | |||||||
| Błąd pomiaru, µm | ±0,8 | ±1,2 | ±2 | ±3 | |||||||
|
Odległość wzdłuż osi, przy której obowiązuje błąd pomiaru, mm |
±5 | ±10 | ±15 | ±20 | |||||||
| Minimalny rozmiar obiektu, mm | 0,1 | 0,13 | 0,2 | 0,3 | |||||||
| Prędkość, pomiary/s | 4 | ||||||||||
| Czas ekspozycji, µs | 15 | ||||||||||
| Źródło światła | LED, 525 nm, ZIELONY | ||||||||||
| Wymiary gabarytowe, rysunek | 5 | 6 | 7 | 8 | |||||||
| Masa, nie więcej niż, kg | 5 | 5,6 | 10,13 | 22,3 | |||||||
Ogólna charakterystyka techniczna czujników optycznych RF65x.2D:
| Interfejs | |||||||||||
| Interfejs podstawowy | Ethernet / 1000 Mbps | ||||||||||
| Wejścia synchronizacji | 1 kanał | ||||||||||
| Wyjścia logiczne | 2 kanały (1 kanał jest używany jako strob aktywnej ekspozycji) | ||||||||||
| Zasilanie, V | 12...24 | ||||||||||
| Pobór mocy, nie więcej niż, W | 6 | ||||||||||
| Odporność środowiskowa | |||||||||||
| Odporność środowiskowa | IP62 | ||||||||||
| Drgania | 20 g / 10…1000 Hz, 6 godzin dla każdej z osi XYZ | ||||||||||
| Udar | 30 g / 6 ms | ||||||||||
| Temperatura pracy otoczenia, °C | -10…+50 | ||||||||||
| Temperatura przechowywania, °C | -20…+80 | ||||||||||
| Wilgotność względna, % | 20-80 (bez kondensacji) | ||||||||||
| Materiał obudowy/okien | aluminium/szkło | ||||||||||
Charakterystyka techniczna sterowników RF65x.2D-SuM:
| Parametr | Wartość | ||||||||||
| Prędkość, pomiary/s | 50 - RF656.2D i 20 - RF657.2D | ||||||||||
| Interfejs | |||||||||||
| Ethernet | 3 x GbE, złącza RJ-45 | ||||||||||
| Port COM |
4 x RS-232/422/485, złącza DB-9. Zmianę typu interfejsu można wykonać w systemie BIOS. 2 x RS-232, złącza RJ-45 |
||||||||||
| USB |
4 x USB 3,2 Gen 2 (10 Gb/s) 2 x USB 2,0 |
6 x USB 3,2 Gen 2 (10 Gb/s) | |||||||||
| Wyświetlacz |
1 x HDMI 1 x DisplayPort |
||||||||||
| Zasilanie | |||||||||||
| Zasilanie, V | 12...24 | ||||||||||
| Pobór mocy, nie więcej niż, W | 60 | ||||||||||
| Standardowe | AT/ATX, przełączane | ||||||||||
| Odporność środowiskowa | |||||||||||
| Temperatura pracy otoczenia, °C | -20…+60 | ||||||||||
| Temperatura przechowywania, °C | -40…+85 | ||||||||||
| Dopuszczalna wilgotność względna podczas użytkowania, % | 10-95 (bez kondensacji) | ||||||||||
| Dopuszczalna wilgotność względna podczas przechowywania, % | 10-95 (bez kondensacji) | ||||||||||
| Udar |
Udar półsinusoidalny 5G/11ms, 100 udarów dla każdej z osi XYZ osi, IEC68-2-27 |
||||||||||
| Drgania | MIL-STD-810G 514.6C-1 (SSD) | ||||||||||
| Masa, kg | 2,9 | ||||||||||
| Wymiary gabarytowe, mm | 81 x 150 x 190 | ||||||||||

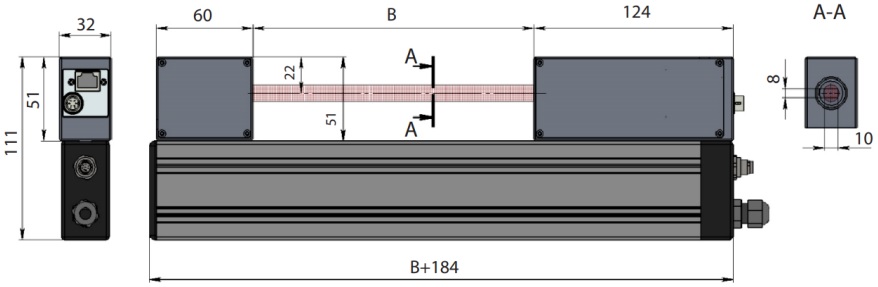

Rysunek 1. RF656.2D-8x10. B=20...100

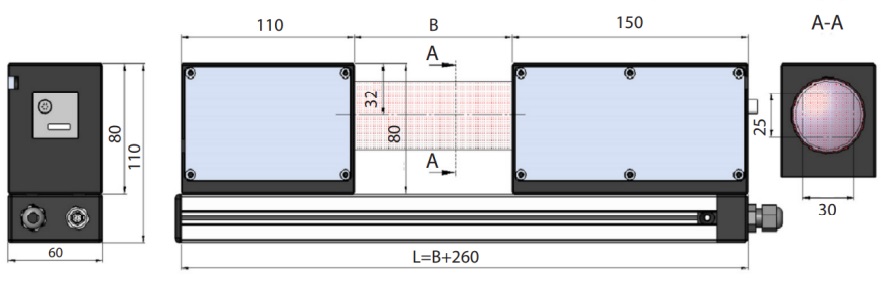

Rysunek 2. RF656.2D-25x30. B=20...240

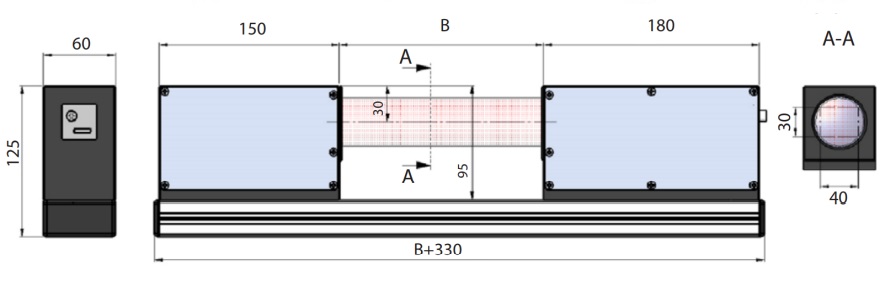

Rysunek 3. RF656.2D-30x40. B=20...250

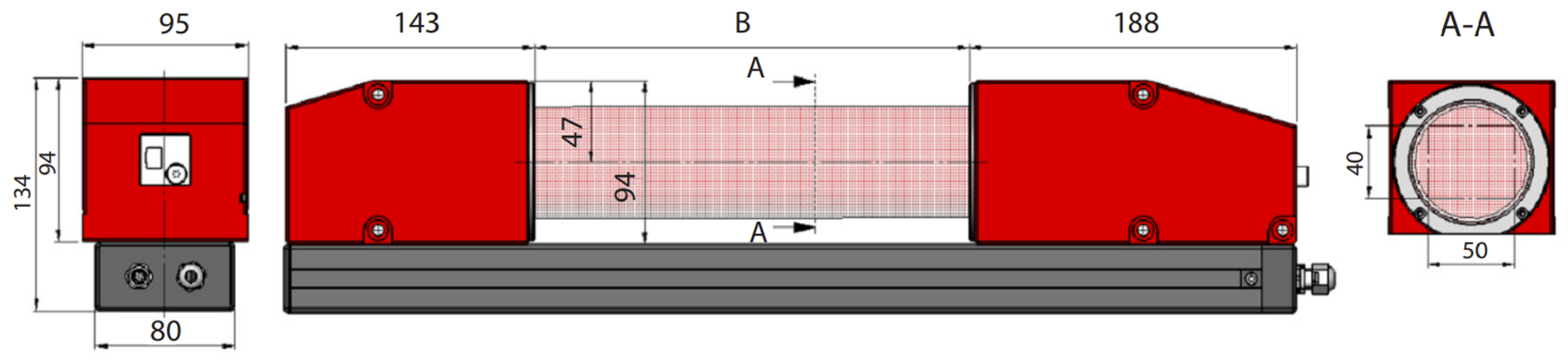

Rysunek 4. RF656.2D-40x50. B=20...500

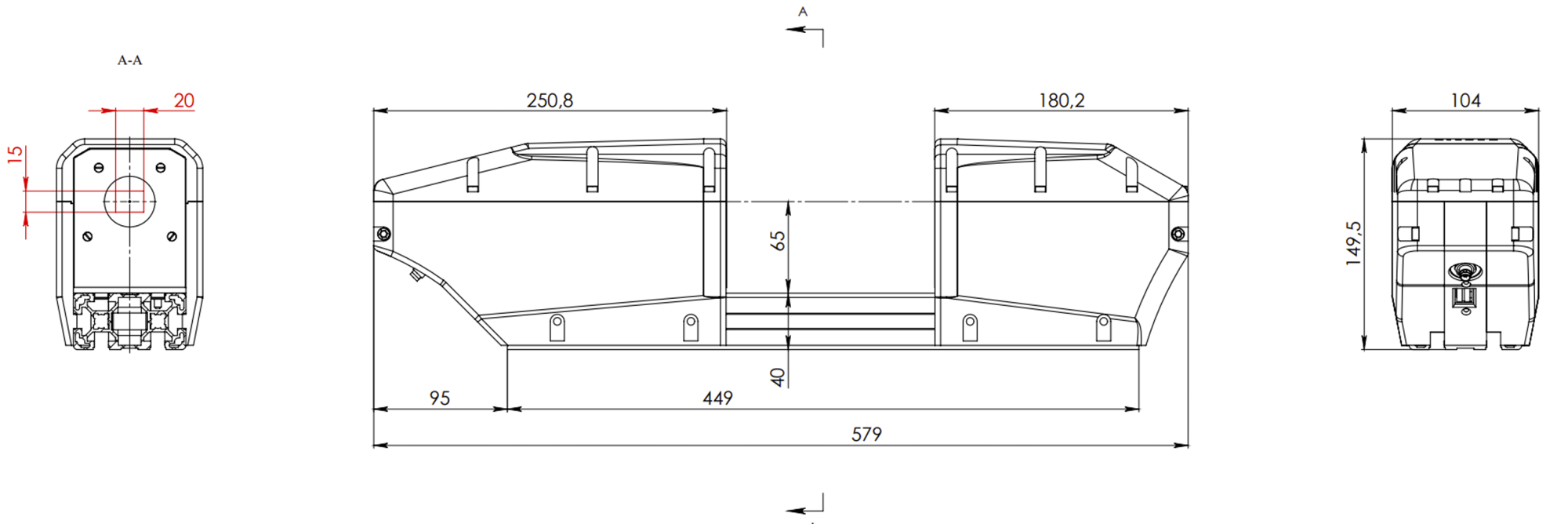

Rysunek 5. RF657.2D-15x20 i RF657R.2D-25

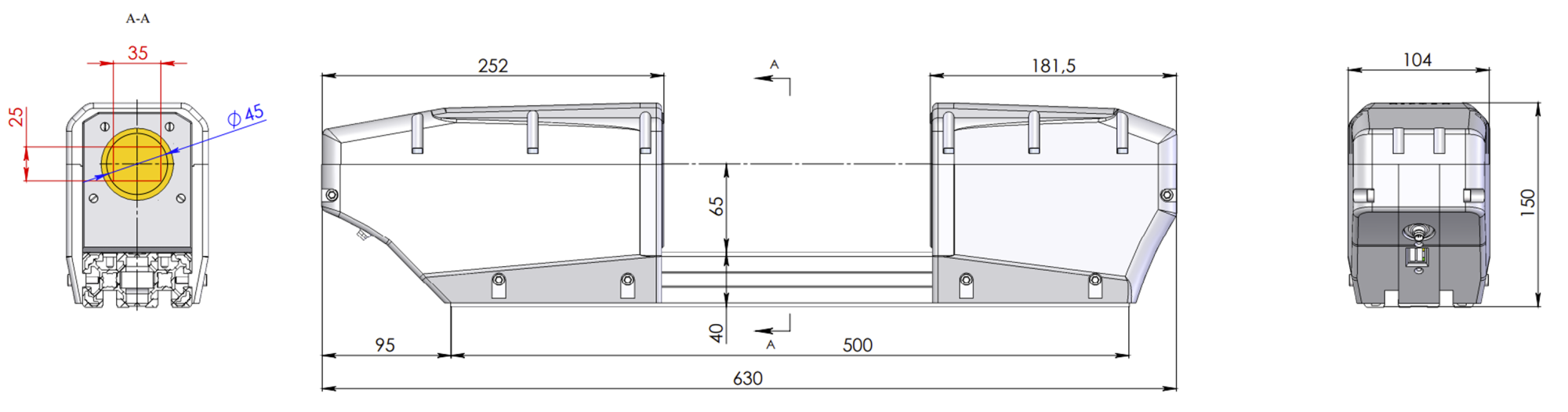

Rysunek 6. RF657.2D-25x35 i RF657R.2D-45

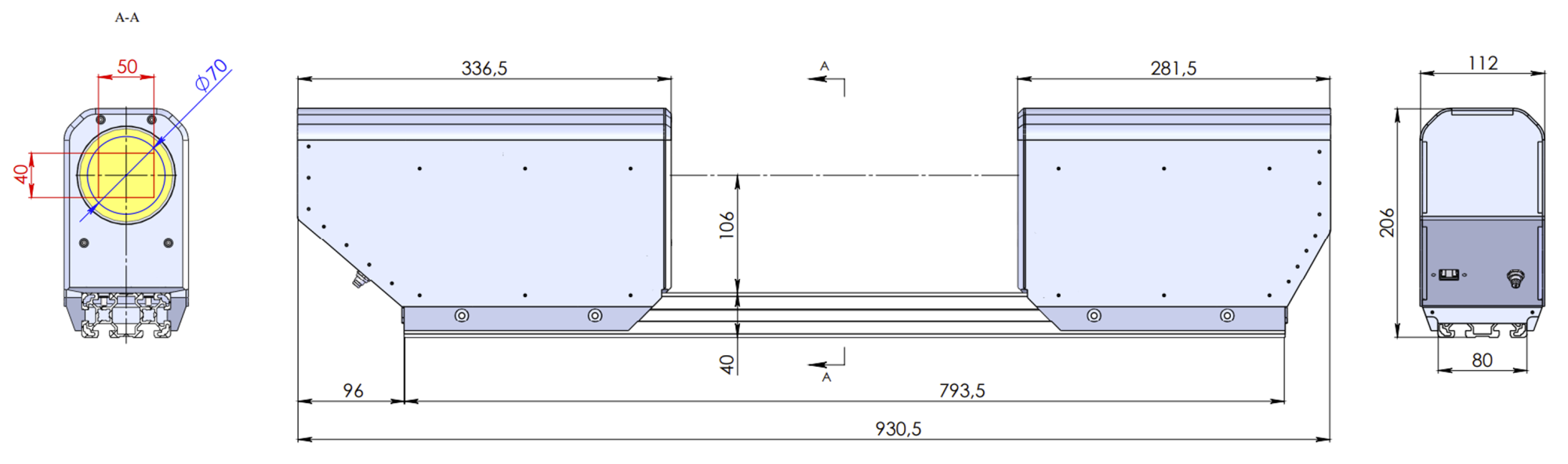

Rysunek 7. RF657.2D-40x50 i RF657R.2D-70

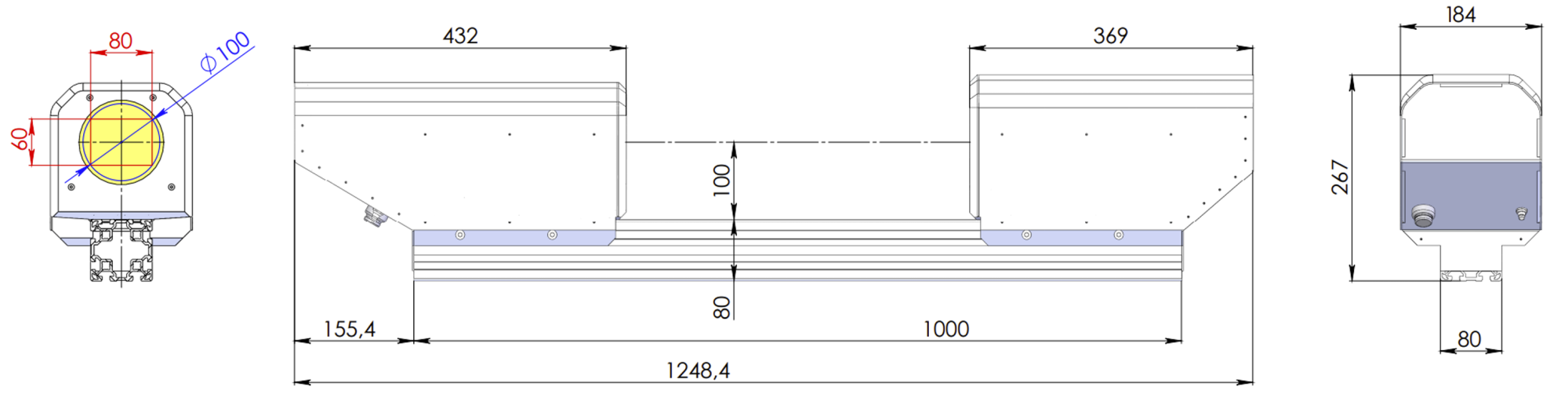

Rysunek 8. RF657.2D-60x80 i RF657R.2D-100

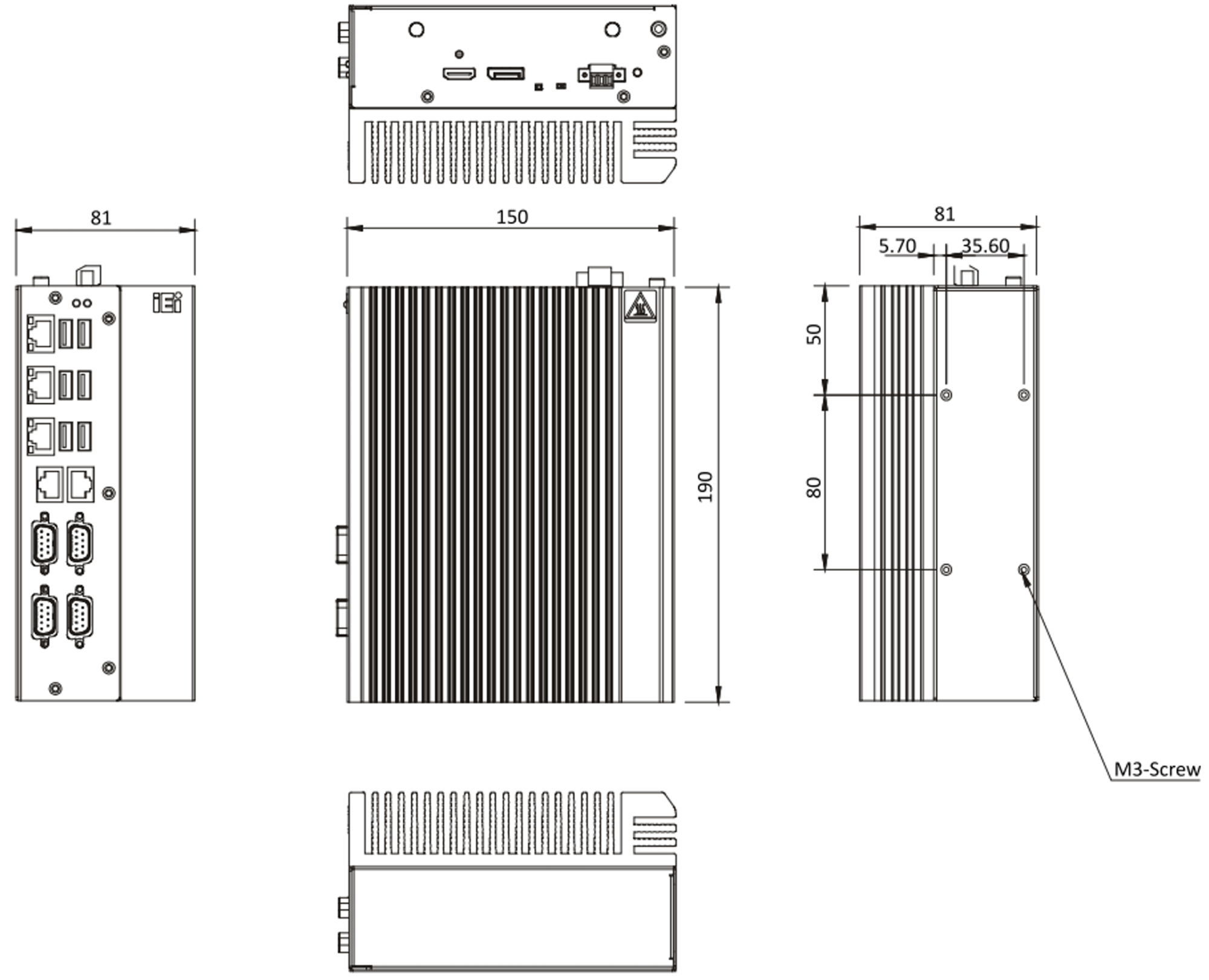

Rysunek 9. RF656.2D-SUM

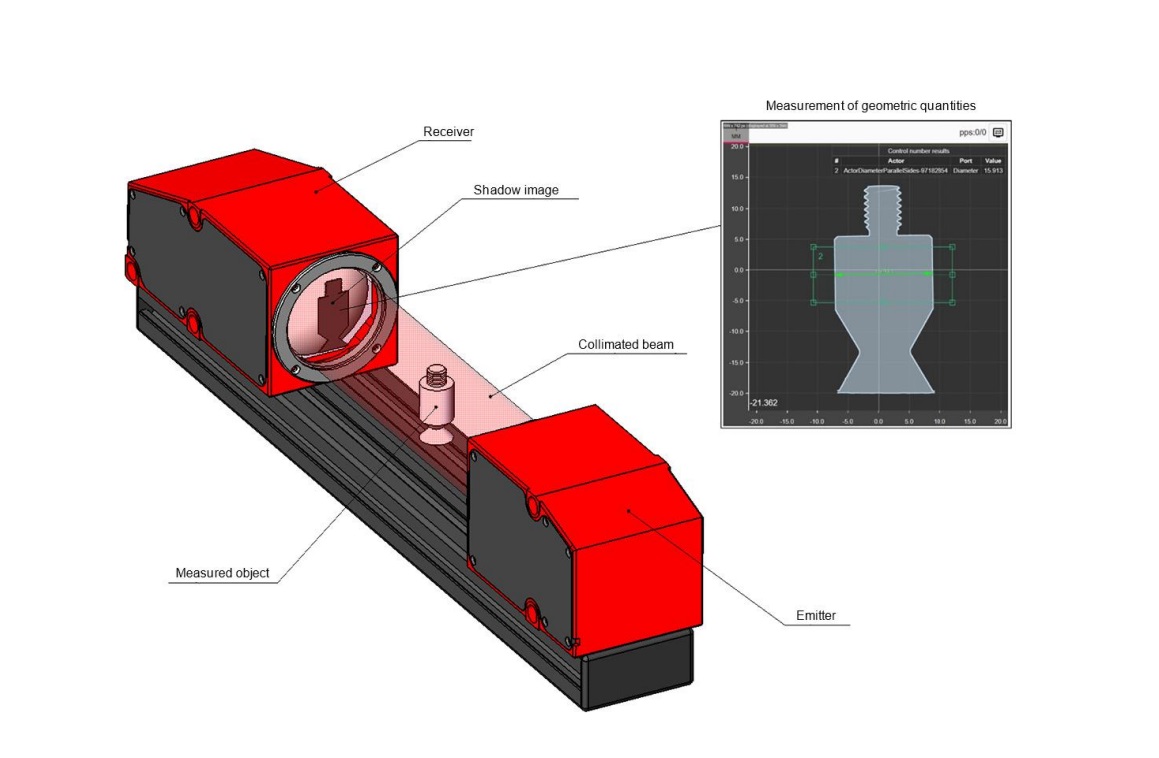

Budowa i zasada działania
Działanie mikrometru opiera się na tzw. zasadzie „cienia”.

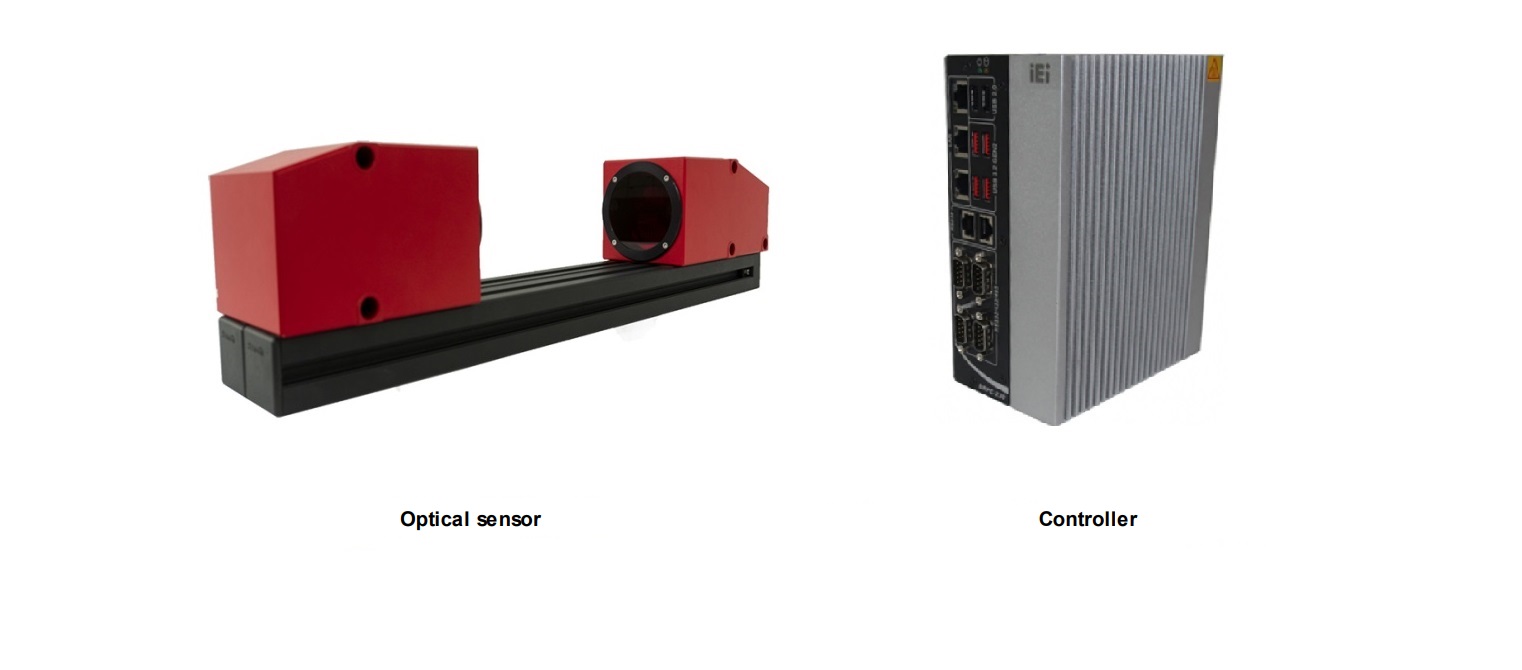

Głównymi elementami mikrometru 2D są czujnik optyczny i sterownik.
Czujnik optyczny mikrometru składa się z dwóch części - nadajnika i
odbiornika. Światło z diody LED jest kolimowane przez soczewkę. Gdy produkt zostanie umieszczony w
obszarze skolimowanej wiązki, jego obraz cienia jest rzutowany przez soczewkę odbiornika na matrycę
CMOS 2D. Na podstawie położenia granicy cienia obrazu (profilu obiektu)
sterownik oblicza wymagane parametry obiektu.
Pomiary i kontrola tolerancji są wykonywane zgodnie z algorytmem utworzonym
przez użytkownika. Do zbudowania algorytmu pomiarowego proponowane jest proste i wizualne narzędzie -
schemat pomiarowy. Schemat jest tworzony z biblioteki gotowych bloków. Różne
kombinacje bloków oraz połączenia między nimi umożliwiają użytkownikowi utworzenie niemal
nieograniczonej liczby funkcji pomiarowych i pomiar produktów o różnym stopniu złożoności.
Wyniki pomiarów mogą być przesyłane za pośrednictwem różnych protokołów (Ethernet/IP, Modbus TCP,
UDP), a także na wyjścia logiczne mikrometru w celu sterowania elementami wykonawczymi oraz
sygnalizowania zgodności produktu.
Opcje podłączenia RF65x.2D

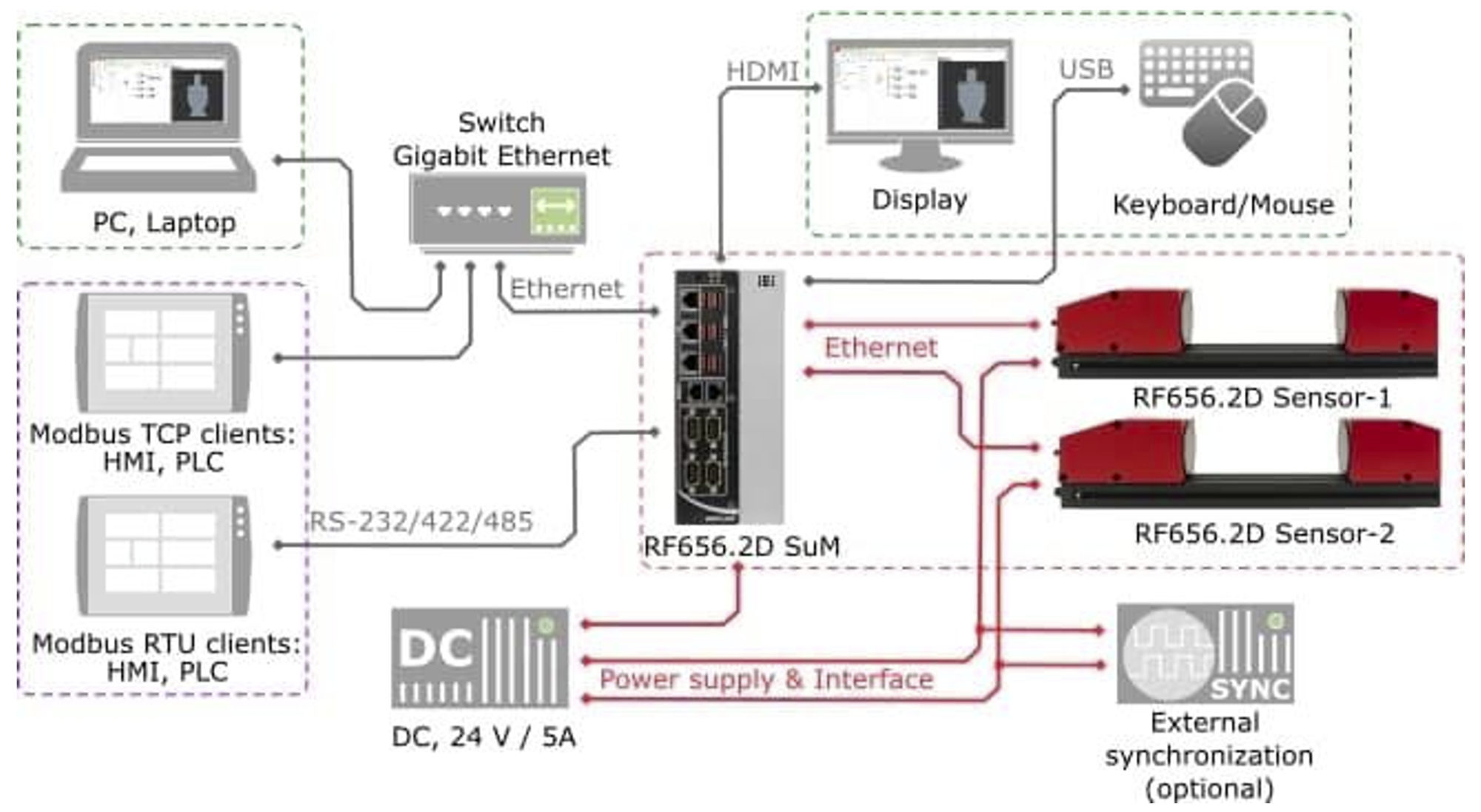

Rysunek. Schemat blokowy opcji podłączenia RF65x.2D
Czerwona ramka przedstawia zestaw standardowy, który obejmuje:
- Sterownik RF656.2D SuM.
- Czujnik optyczny RF656.2D o wymaganym zakresie (do jednego sterownika można podłączyć do czterech czujników optycznych).
- Kabel Ethernet do podłączenia czujnika optycznego do sterownika.
- Kabel zasilający czujnika optycznego z liniami synchronizacji i wyjściowymi.
- Kabel zasilający sterownika.
Fioletowa ramka przedstawia narzędzia automatyzacji procesu (panel operatorski i/lub programowalny sterownik logiczny) podłączone do sterownika mikrometru, w razie potrzeby.
Mikrometry optyczne 2D. Seria RF656.2D.
Mikrometr optyczny 2D. Przykład tworzenia algorytmu pomiarowego.
Mikrometry optyczne RF657.2D. Pomiar parametrów geometrycznych ogniw akumulatorowych do akumulatorów samochodów elektrycznych.
Mikrometry optyczne RF657.2D. Gniazda zrobotyzowane do kontroli brył obrotowych
Przykład oznaczenia pozycji przy zamawianiu
RF65x.2D-R-LP-LS-LI
| Symbol | Opis |
| x | 6 lub 7 lub 7R |
| R |
Zakres pomiarowy czujnika optycznego. RF656.2D-(FOV, wysokość x szerokość, mm): · 8x10 · 25x30 · 30x40 · 40x50 RF657.2D-(FOV, wysokość x szerokość, mm): · 25x35 · 40x50 · 60x80 RF657R.2D-(FOV, średnica, mm): · 45 · 70 · 100 |
| LP | Długość kabla zasilającego sterownika, m. |
| LS | Długość kabla zasilającego i synchronizacji czujnika optycznego, m. |
| LI | Długość kabla Ethernet, m (maks. 100). |
Przykład: RF656.2D-40x50-3-3-10 – czujnik optyczny o zakresie pomiarowym 40x50 mm, długość kabla zasilającego sterownika 3 m, długość kabla zasilającego czujnika optycznego 3 m, długość kabla Ethernet 10 m.
