Systemy pomiaru grubości

System pomiaru grubości RF580. Specyfikacja

Uwaga: Parametry systemu mogą zostać zmienione pod konkretne zadanie.

Budowa i zasada działania Seria RF580.

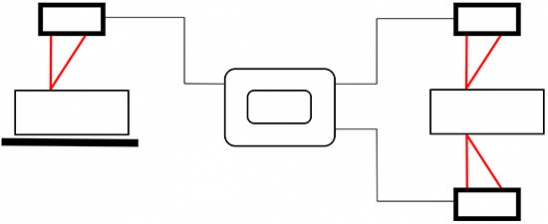

System może obsługiwać nieograniczoną liczbę punktów kontroli grubości. Każdy punkt kontrolny to jeden czujnik zamontowany zgodnie ze Schematem nr 1 (Rysunek 1, po lewej) lub dwa czujniki zamontowane zgodnie ze Schematem nr 2 (Rysunek 1, po prawej).

Zgodnie ze Schematem nr 1 (jeden czujnik na jeden punkt) grubość materiału stanowi różnicę między odległością od powierzchni bazowej, na której znajduje się materiał, a odległością do górnej powierzchni materiału mierzoną przez czujnik. Położenie czujnika jest kalibrowane względem powierzchni bazowej.

Zgodnie ze Schematem nr 2 (dwa czujniki na jeden punkt) grubość materiału stanowi różnicę odległości do powierzchni materiału mierzonych przez każdy z czujników. Położenie czujników jest kalibrowane względem siebie.

Budowa i zasada działania Seria RF160.20.

Działanie systemu opiera się na ciągłym skanowaniu powierzchni arkusza przez czujniki laserowe.

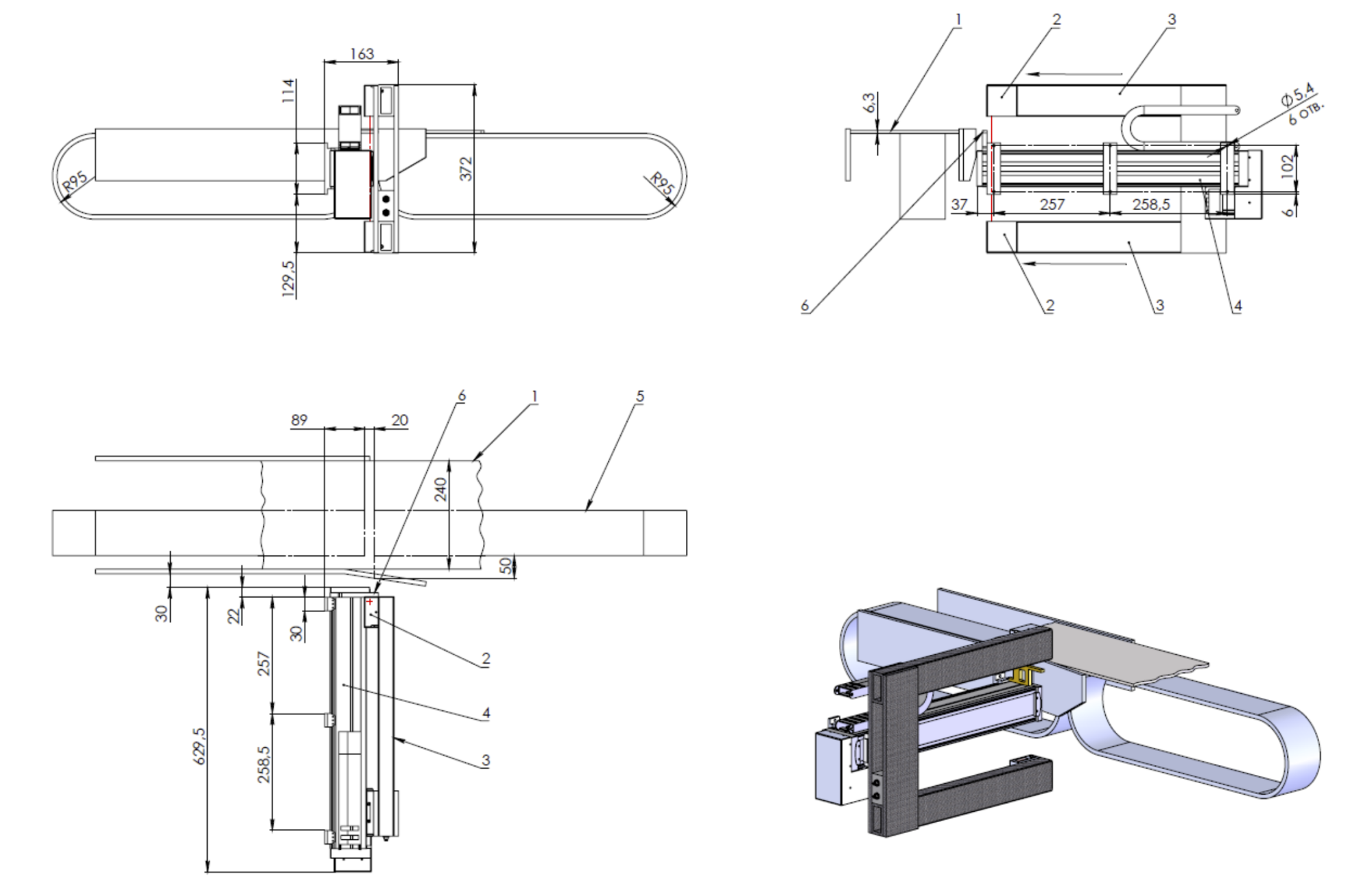

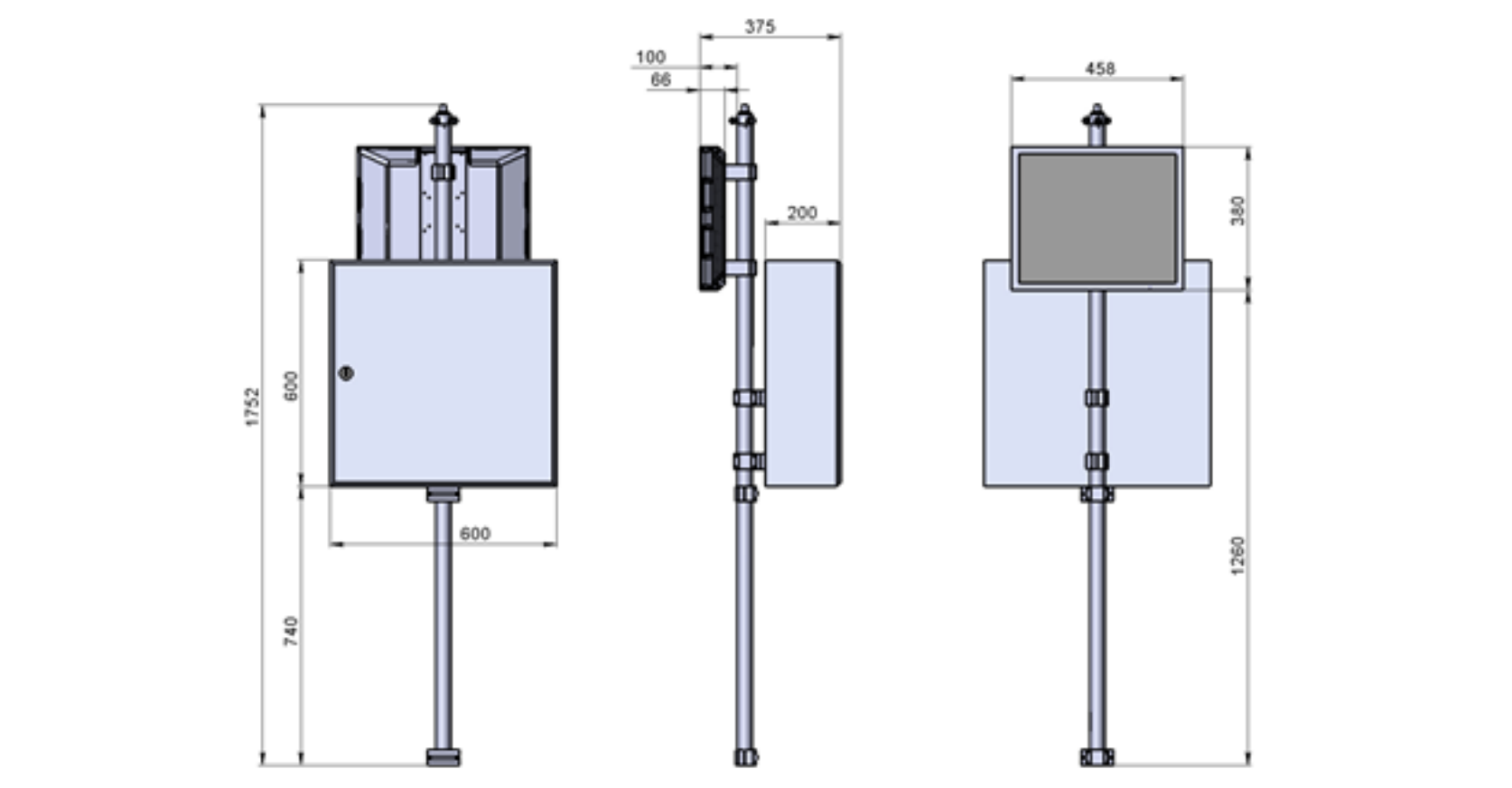

System zawiera dwa laserowe czujniki triangulacyjne (2) zamontowane na ramie C (3). Rama C jest zainstalowana na wózku modułu ruchu liniowego (4). System zawiera również płytę kalibracyjną (6). Rysunek poniżej przedstawia mierzony materiał arkuszowy (1) oraz sekcję przenośnika (5). Komputer sterujący nie jest pokazany. W trybie głównym rama C wykonuje stały ruch posuwisto-zwrotny w poprzek kontrolowanego arkusza. W jednej ze skrajnych pozycji ramy poza przenośnikiem czujniki laserowe (2) mierzą odległość do dwóch przeciwległych stron płyty kalibracyjnej o znanej grubości, kalibrując w ten sposób system. Gdy rama porusza się w obszarze arkusza, czujniki laserowe mierzą odległość do jego górnej i dolnej powierzchni. Dane z czujników są przesyłane do komputera. Oprogramowanie oblicza różnicę odczytów czujników na podstawie danych kalibracyjnych. Różnica ta charakteryzuje grubość materiału. System obejmuje również szafę sterowniczą oraz komputer panelowy z ekranem dotykowym.

Czujniki laserowe.

W zależności od wymagań technicznych system może zawierać laserowe czujniki triangulacyjne RF603, RF603HS lub RF602: www.riftek.com/products/laser_triangulation_sensor.

Budowa i zasada działania Seria RF160.10.

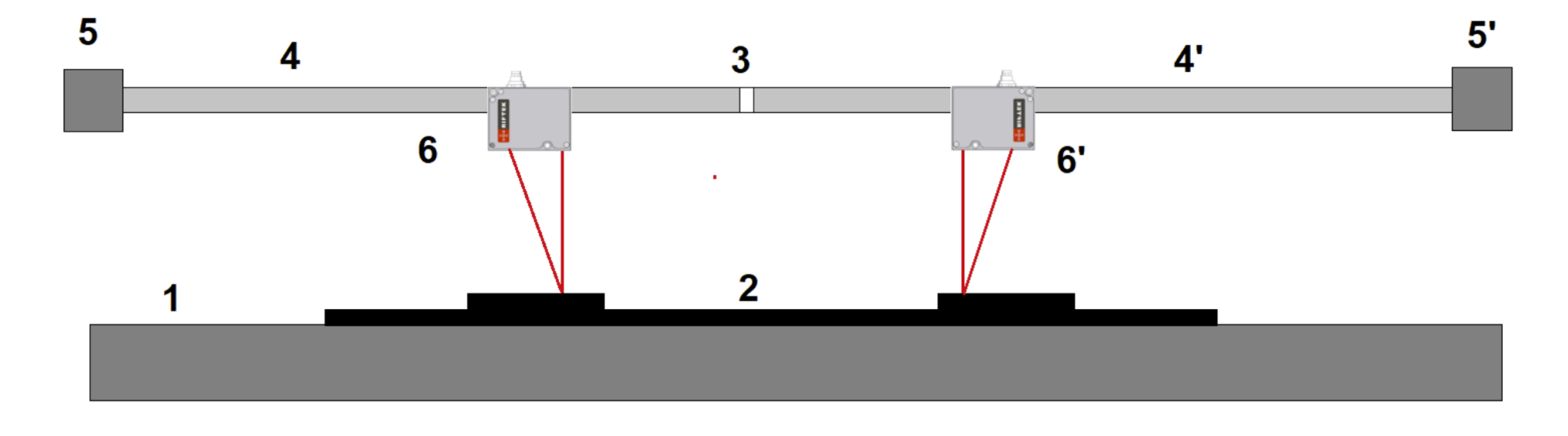

System jest umieszczony nad walcem kalandra (1) z kontrolowanym materiałem (2) i zawiera belkę nośną (3), na której zamontowano dwa moduły ruchu liniowego (4 i 4') z silnikami krokowymi (5 i 5'). Każdy moduł ruchu liniowego przenosi laserowy czujnik triangulacyjny (6 i 6'), które są zamontowane tak, aby automatycznie przemieszczać się wzdłuż kalandra.

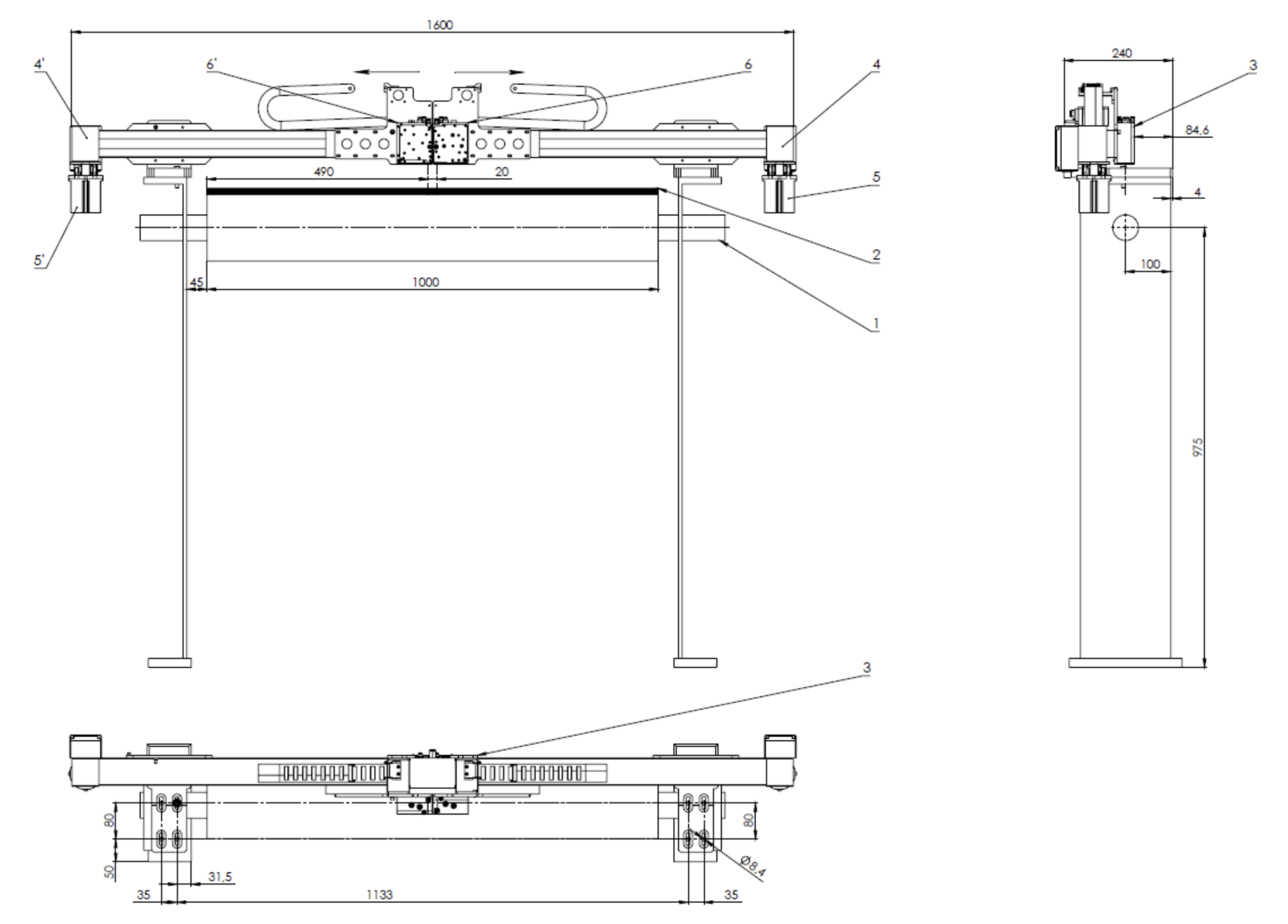

Wymiary gabarytowe i montażowe systemu pokazano na Rysunku:

System działa w następujący sposób:
System jest kalibrowany wstępnie i okresowo. Podczas procesu kalibracji czujniki laserowe przemieszczają się wzdłuż walca (bez materiału) i mierzą odległość do niego. Uzyskane wartości, powiązane z liniowym położeniem czujników, są przechowywane w pamięci komputera.
Pomiary grubości materiału arkuszowego przeprowadzane są w następujący sposób: w zależności od wymagań dotyczących położenia linii kontrolnych czujniki są instalowane w wymaganych pozycjach wzdłuż walca. Podczas przesuwu materiału czujniki mierzą odległość do jego powierzchni, uzyskane wartości są przesyłane do komputera, gdzie grubość materiału jest obliczana jako różnica między odległościami do materiału i walca (wartości kalibracyjne).

Czujniki laserowe.

System jest wyposażony w laserowe czujniki triangulacyjne RF603-60/10 (odległość bazowa 60 mm, zakres roboczy 10 mm), w obudowie ochronnej z chłodzeniem powietrzem i powietrzną ochroną okien. Cechą wyróżniającą czujników jest zastosowanie lasera IR (808 nm) jako źródła promieniowania, co zwiększa stabilność czujników w warunkach pary wodnej.
Laserowe czujniki triangulacyjne: www.riftek.com/products/laser_triangulation_sensor

Informacje o zamówieniu dla systemu pomiaru grubości RF580

RF580-N-N1-SERIAL-N3

Informacje o zamówieniu dla laserowego systemu do pomiaru grubości materiałów arkuszowych w linii RF160.20

RF160.20-T-W

Informacje o zamówieniu dla laserowego systemu do monitorowania grubości arkuszy gumowych podczas kalandrowania RF160.10

RF160.10-T-W
