Ręczny przyrząd pomiarowy średnicy wewnętrznej

Tak. Konstrukcja zasilana akumulatorowo (przewidziana na co najmniej 1 500 pomiarów na jednym ładowaniu), obudowa IP42 i zakres temperatury pracy -10...+50°C są przeznaczone do użycia poza kontrolowanym środowiskiem laboratoryjnym, w tym do kontroli terenowych na miejscu pracy, kontroli przychodzącej w magazynie lub kontroli wyrywkowych zainstalowanych odcinków rur, gdy części nie można dostarczyć do stałej stacji pomiarowej. Jako przenośny przyrząd pomiarowy umożliwia takie kontrole bez zakłócania produkcji lub wysyłania rury w inne miejsce do kontroli — to samo praktyczne zastosowanie, którego niemieckojęzyczni klienci często szukają jako Handmessgerät.

Rura może mieścić się średnio w tolerancji średnicy, a jednocześnie nie być okrągła, co oznacza, że jej przekrój jest bliższy owalowi niż idealnemu okręgowi, co wpływa na dopasowanie do złączek, spoin lub współpracujących komponentów. Wartości owalności i okrągłości, obliczane na podstawie pełnego zestawu zeskanowanych punktów na obwodzie, a nie pojedynczego odczytu średnicy, wykrywają tego rodzaju odchylenie, którego jednopunktowy pomiar suwmiarką całkowicie by nie wykazał

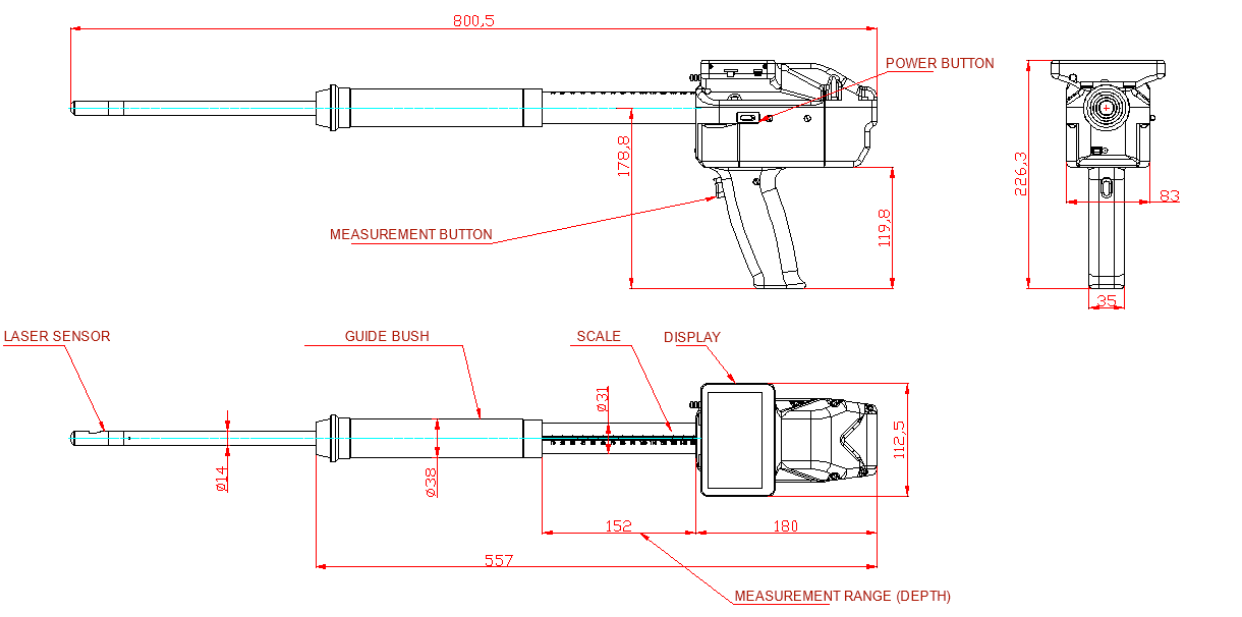

Końce rur są często najbardziej odkształconym odcinkiem, czy to w wyniku cięcia, manipulacji, czy samego procesu produkcyjnego, dlatego pomiar wykonany tuż przy otworze może być mniej reprezentatywny dla rzeczywistej geometrii otworu rury. Modele takie jak RF096-18/30-155/307-HH są skonstruowane tak, aby sięgać 155–307 mm w głąb rury specjalnie w celu pomiaru poza tą strefą wpływu końca, co ma znaczenie w zastosowaniach takich jak połączenia gwintowane lub przygotowanie do spawania, gdzie geometria kilka cali w głąb faktycznie decyduje o dopasowaniu.

Wbudowany kontroler porównuje obliczone wartości średnicy, owalności i okrągłości z tolerancjami zaprogramowanymi w urządzeniu, a następnie wyświetla wynik OK/NOK bezpośrednio na ręcznym przyrządzie pomiarowym. Daje to operatorowi natychmiastową decyzję spełnia/nie spełnia na hali produkcyjnej, bez konieczności eksportowania danych i oddzielnej analizy, choć wyniki nadal mogą być zapisywane w pamięci przyrządu i przesyłane do PC w celu prowadzenia dokumentacji lub analizy trendów.

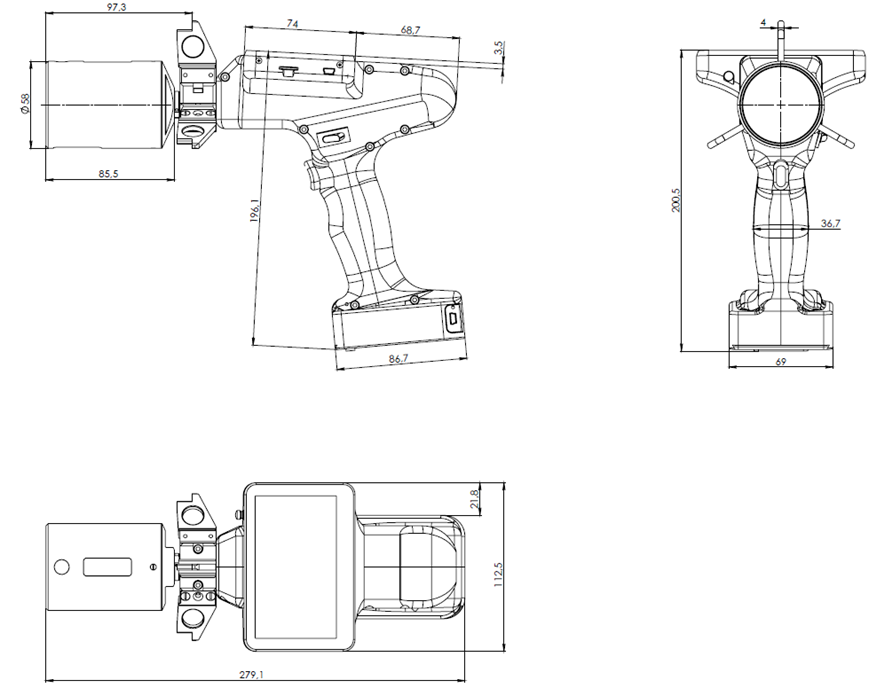

Każdy ręczny przyrząd RF096 jest zbudowany dla określonego zakresu średnic, definiowanego w momencie zamawiania, więc narzędzie do pomiaru średnicy dużych rur i wersja do małych średnic nie są tym samym fizycznym urządzeniem; zakresy takie jak 100–250 mm lub 18–30 mm wymagają czujników i zdejmowanych podpór dopasowanych do danego przedziału. Dwa zestawy zdejmowanych podpór pozwalają jednemu przyrządowi obsługiwać różne rozmiary końców rur w jego znamionowym zakresie, ale zasadniczo inny zakres średnic wymaga innej konfiguracji modelu.

Pojedynczy laserowy czujnik triangulacyjny traci dokładność wraz ze wzrostem zakresu, który musi obejmować, ponieważ ten sam czujnik musi z jednakową precyzją rozróżniać zarówno najbliższe, jak i najdalsze punkty w swoim przedziale. Podział całkowitego zakresu średnic na dwa podzakresy, z których każdy jest obsługiwany przez własny czujnik, pozwala temu ręcznemu urządzeniu pomiarowemu utrzymać dokładność ±0,02 mm w całym znamionowym zakresie zamiast tracić precyzję na jego krańcach.
