Mikrometry optyczne 1D

Mikrometry optyczne 1D wykorzystują zasadę pomiaru „cieniowego”, w której skolimowane światło lasera jest przesyłane w kierunku odbiornika. Krawędzie cienia rzucanego przez obiekt na drodze wiązki są dokładnie mierzone przez matrycę detektora wewnątrz jednostki odbiorczej. Mikrometry optyczne to urządzenia bezkontaktowe, które idealnie mierzą średnice drutów, prętów i innych cylindrów, a także szczeliny, położenia krawędzi i charakterystyki wymiarowe obiektów geometrycznych.
Seria obejmuje trzy linie modeli:
    RF651 — mikrometry z bezpośrednią wiązką przechodzącą;
    RF656 — wysokoprecyzyjne mikrometry z wiązką przechodzącą i soczewką telecentryczną;
    RF656XY — wysokoprecyzyjne mikrometry dwuosiowe.

Mikrometry optyczne 1D RF65x. Specyfikacja

RF65x- RF651-25 RF651-50 RF651-75 RF651-100 RF656-5 RF656-10 RF656-25 RF656-50 RF656-75 RF656-100
Zakres pomiarowy, mm 25 50 75 100 ±1x5 ±3x10 ±5x25 ±7x50 ±9x75 ±10x100
Minimalny rozmiar obiektu, mm 0,5 1 1,5 2 0,05(0,1) 0,1(0,2) 0,25(0,5) 0,5(1) 0,75(1,5) 1(2)
Dokładność* , µm ±5 ±10 ±15 ±20 ±0,3 ±0,5 ±1 ±2 ±3 ±5
Częstotliwość pomiarów, Hz 500 500 500 500 500 2000 2000 2000 2000 2000
Źródło światła LED
Klasa bezpieczeństwa lasera 1 (IEC60825-1)
Wejście synchronizacji 2,4 – 5 V (CMOS, TTL)
Wyjście logiczne trzy wyjścia, NPN: 100 mA maks.; 40 V maks.
Zasilanie, V 24 (9…36)
Pobór mocy, W 1,5...2
Materiał obudowy aluminium
Masa (bez kabla), gram 600 2000 2600 4000 700 700 700 1600 3200 4500
Interfejs wyjściowy cyfrowy RS232 (maks. 921,6 kbit/s) lub RS485 (maks. 921,6 kbit/s) lub Ethernet & (RS32 lub RS485)
analogowy

* typowe dane uzyskane, gdy do przerwania wiązki użyto krawędzi noża, a odległość między nadajnikiem a odbiornikiem jest równa dwóm zakresom pomiarowym


Mikrometry optyczne 1D RF65xy. Specyfikacja

RF65xy RF656xy-10
RF656xy-25
RF656xy-50
RF656xy-75
RF656xy-100
Zakres pomiarowy, mm ±3x10 ±5x25 ±7x50 ±9x75 ±10x100
Minimalny rozmiar obiektu, mm 0,1(0,2) 0,25(0,5) 0,5(1) 0,75(1,5) 1(2)
Dokładność* , µm ±0,5 ±1 ±2 ±3 ±5
Częstotliwość pomiarów, Hz 2000 2000 2000 2000 2000
Źródło światła LED
Klasa bezpieczeństwa lasera 1 (IEC60825-1)
Wejście synchronizacji 2,4 – 5 V (CMOS, TTL)
Wyjście logiczne trzy wyjścia, NPN: 100 mA maks.; 40 V maks.
Zasilanie, V 24 (9…36)
Pobór mocy, W 1,5...2
Materiał obudowy aluminium
Masa (bez kabla), gram 1300 2600 6900 10500 13500
Interfejs wyjściowy cyfrowy RS485 (maks. 921,6 kbit/s) lub Ethernet & RS485
4…20 mA (obciążenie ≤ 500 Ohm) lub 0…10 V
analogowy

* typowe dane uzyskane, gdy do przerwania wiązki użyto krawędzi noża, a odległość między nadajnikiem a odbiornikiem jest równa dwóm zakresom pomiarowym

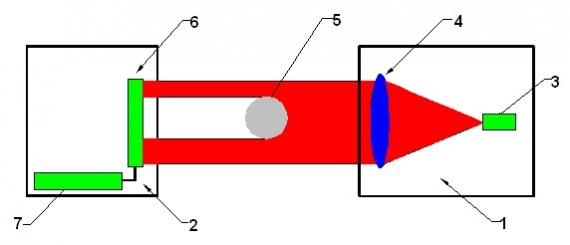

Zasada działania modelu RF651

Działanie mikrometru opiera się na tzw. zasadzie „cienia”. Mikrometr składa się z dwóch bloków — nadajnika 1 i odbiornika 2. Promieniowanie diody LED 3 jest kolimowane przez soczewkę 4. Gdy obiekt 5 zostanie umieszczony w obszarze skolimowanej wiązki, powstały obraz cienia jest skanowany przez matrycę fotodetektorów CCD 6. Procesor 7 oblicza położenie (rozmiar) obiektu na podstawie położenia granicy cienia (granic).
Mikrometry optyczne

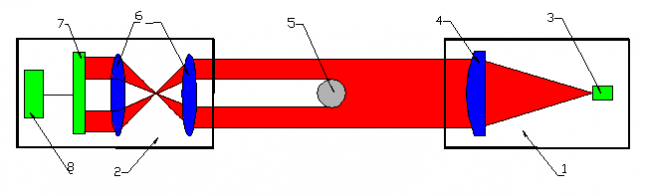

Zasada działania modelu RF656

Działanie mikrometru opiera się na tzw. zasadzie „cienia”. Mikrometr składa się z dwóch bloków — nadajnika 1 i odbiornika 2. Promieniowanie czerwonej diody LED 3 jest kolimowane przez soczewkę 4. Gdy obiekt 5 zostanie umieszczony w obszarze skolimowanej wiązki, obraz cienia tworzony przez soczewkę telecentryczną 6 jest skanowany przez matrycę fotodetektorów CCD 7. Procesor 8 oblicza położenie (rozmiar) obiektu na podstawie położenia granicy cienia (granic).
Mikrometry optyczne
Bezkontaktowe pomiary o wysokiej dokładności:
  • Duża szerokość / średnica
Duża szerokość / średnica

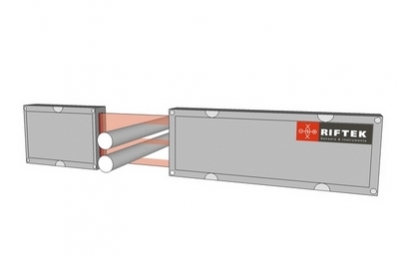

  • Szczeliny
Szczeliny
  • Dwie osie
Dwie osie

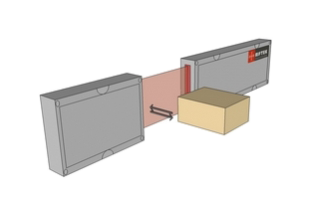

  • Przemieszczenia obiektu/celu
Przemieszczenia obiektu i celu
  • Rozpoznawanie obiektów
Rozpoznawanie obiektów

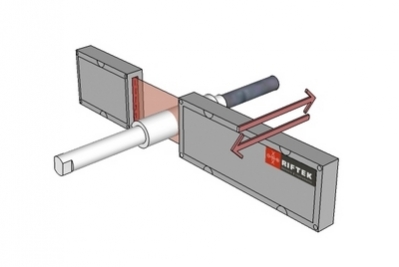

  • Średnica i profil
Średnica i profil

Kontrola średnicy rur, system SKD-MHs
Znajdź szczegółowe informacje o tym urządzeniu tutaj.



Optyczny system pomiarowy
W tym zastosowaniu mikrometru optycznego system dokładnie mierzy gwintowane części samochodowe na potrzeby kontroli stanowiskowej i zapewnienia jakości. Znajdź szczegółowe informacje o tym urządzeniu tutaj.

Informacje o zamówieniu mikrometru optycznego 1D RF651

RF651-X/L-SERIAL-ANALOG-LOUT-IN-CC-M-AK

Symbol Opis
X Zakres pomiarowy, mm
L Odległość między obudowami nadajnika i odbiornika, zamocowanymi na belce, mm
SERIAL Typ interfejsu szeregowego: RS232 - 232 lub RS485 - 485 lub
(Ethernet i RS232) – 232-ET lub (Ethernet i RS485) – 485-ET
ANALOG* Atrybut wskazujący obecność 4…20 mA ( I ) lub 0…10V ( U )
LOUT*  Atrybut wskazujący obecność wyjść logicznych
IN Obecność wejścia wyzwalania (wejścia synchronizacji)
CC  Złącze kablowe - CC
M Długość kabla, m
AK  Mikrometr z osłaniającą kurtyną powietrzną dla okien

* Możliwe jest zamówienie modyfikacji wyłącznie z wyjściem logicznym lub z wyjściem analogowym.

Przykład: RF651-25/50-232-I-IN-CC-3 – zakres pomiarowy – 25 mm, odległość między nadajnikiem a odbiornikiem – 50 mm, port szeregowy RS232, wyjście analogowe 4…20mA, dostępne wejście wyzwalające, złącze kablowe, długość kabla 3 m.

Informacje o zamówieniu mikrometru optycznego 1D RF656

RF656-X-SERIAL-ANALOG- LOUT- IN-CC-M-AK

Symbol Opis
X Zakres pomiarowy, mm
L Odległość między nadajnikiem a odbiornikiem, mm
SERIAL Typ interfejsu szeregowego: RS232 - 232 lub RS485 - 485
lub (Ethernet i RS232) – 232-ET, lub (Ethernet i RS485) – 485-ET
ANALOG* Atrybut wskazujący obecność 4…20 mA ( I ) lub 0…10 V ( U )
LOUT* Atrybut wskazujący obecność 3 wyjść logicznych
IN Obecność wejścia wyzwalania (wejścia synchronizacji)
CC  Złącze kablowe - CC
M Długość kabla, m
AK  Mikrometr z osłaniającą kurtyną powietrzną dla okien

* Możliwe jest zamówienie modyfikacji wyłącznie z wyjściem logicznym lub z wyjściem analogowym.

Przykład: RF656-25/50-232-I-IN-CC-3 – zakres pomiarowy – 25 mm, odległość między nadajnikiem a odbiornikiem – 50 mm, port szeregowy RS232, wyjście analogowe 4…20 mA, dostępne wejście wyzwalające, złącze kablowe, długość kabla 3 m.

Informacje o zamówieniu mikrometru optycznego 1D RF656

RF656XY-X-SERIAL-ANALOG- LOUT- IN-AL-CC-M-AK

Symbol Opis
X Zakres pomiarowy, mm
SERIAL Typ interfejsu szeregowego: RS485 - 485
lub (Ethernet i RS485) – 485-ET
ANALOG* Atrybut wskazujący obecność 4…20 mA ( I ) lub 0…10 V ( U )
LOUT* Atrybut wskazujący obecność 3 wyjść logicznych
IN Obecność wejścia wyzwalania (wejścia synchronizacji)
CC  Złącze kablowe - CC
M Długość kabla, m
AK  Mikrometr z osłaniającą kurtyną powietrzną dla okien

* Możliwe jest zamówienie modyfikacji wyłącznie z wyjściem logicznym lub z wyjściem analogowym.

Przykład: RF656XY-25-485-I-IN-CC-3 – zakres pomiarowy – 25 mm, port szeregowy RS485, wyjście analogowe 4…20 mA, dostępne wejście wyzwalające, złącze kablowe, długość kabla 3 m.

Mikrometr optyczny 1D to wysokoprecyzyjne bezkontaktowe urządzenie pomiarowe przeznaczone do pomiaru wymiarów i położenia obiektów wzdłuż jednej osi pomiarowej. Jest zwykle stosowany do optycznego pomiaru średnicy drutów, prętów, rur, włókien oraz innych obiektów cylindrycznych lub geometrycznych, w przypadku których kontakt mechaniczny jest niewskazany.

Urządzenie składa się z nadajnika i odbiornika ustawionych naprzeciw siebie. Skolimowana wiązka światła przechodzi przez obszar pomiarowy, a odbiornik wykrywa cień tworzony przez obiekt. Analizując położenie krawędzi cienia, system oblicza średnicę, szerokość, szczelinę lub położenie krawędzi obiektu z dokładnością na poziomie mikrometrów.

W porównaniu z kontaktowymi narzędziami pomiarowymi mikrometry optyczne 1D zapewniają szybszy pomiar, eliminują mechaniczny wpływ na obiekt i mogą być integrowane bezpośrednio ze zautomatyzowanymi systemami produkcji i kontroli jakości.

Mikrometr optyczny działa zgodnie z zasadą pomiaru cienia.

Nadajnik generuje stabilną skolimowaną wiązkę światła skierowaną w stronę odbiornika. Gdy obiekt wchodzi w pole pomiarowe, blokuje część wiązki i tworzy obraz cienia. Matryca detektorów wewnątrz odbiornika rejestruje granice cienia, a wewnętrzny procesor oblicza dokładne położenie krawędzi obiektu.

Ta metoda pomiaru pozwala systemowi określać wymiary bez dotykania mierzonej powierzchni. Dzięki temu mikrometry optyczne nadają się do kontroli obiektów gorących, ruchomych, delikatnych lub produkowanych w sposób ciągły, takich jak druty, kable, pręty i komponenty precyzyjne.

Mikrometr bezkontaktowy to przyrząd pomiarowy, który określa wymiary obiektu za pomocą detekcji optycznej zamiast kontaktu mechanicznego.

W przeciwieństwie do tradycyjnych mikrometrów, które wymagają fizycznego kontaktu z mierzoną częścią, mikrometry optyczne mierzą obiekt za pomocą wiązki światła. Zapobiega to odkształceniu miękkich materiałów, pozwala uniknąć uszkodzeń powierzchni i umożliwia pomiar obiektów poruszających się przez linię produkcyjną.

Mikrometry bezkontaktowe są szeroko stosowane do kontroli średnicy, kontroli wymiarowej i zautomatyzowanego monitorowania jakości tam, gdzie wymagana jest duża prędkość i powtarzalność.

Mikrometr optyczny może mierzyć:

  • średnicę drutów, prętów, rur i obiektów cylindrycznych;
  • szerokość części precyzyjnych;
  • szczeliny między komponentami;
  • położenia krawędzi;
  • przemieszczenie obiektu;
  • charakterystyki wymiarowe obiektów geometrycznych.

Optyczny pomiar średnicy jest jednym z najczęstszych zastosowań mikrometrów optycznych z wiązką przechodzącą.

Główna różnica polega na liczbie osi pomiarowych.

Mikrometr optyczny 1D mierzy jeden wymiar, taki jak średnica, szerokość lub położenie krawędzi. Jest powszechnie stosowany do kontroli obiektów cylindrycznych, takich jak druty, włókna, rury i pręty.

Mikrometr optyczny 2D mierzy wymiary w dwóch osiach jednocześnie, umożliwiając bardziej szczegółową kontrolę geometrii obiektu. Na przykład dwuosiowy mikrometr optyczny może mierzyć zarówno wymiary X, jak i Y części lub określać jej położenie w polu pomiarowym.

Wybór między mikrometrami optycznymi 1D i 2D zależy od tego, czy zastosowanie wymaga pomiaru jednego parametru, czy wieloosiowej kontroli wymiarowej.

Mikrometr optyczny może mierzyć różne parametry wymiarowe bez kontaktu, w tym:

średnicę drutów, prętów, rur i części cylindrycznych;

  • szerokość komponentów precyzyjnych;
  • szczeliny między elementami;
  • położenia krawędzi;
  • przemieszczenie obiektów;
  • wymiary zewnętrzne profili geometrycznych.

Ponieważ pomiar opiera się na detekcji cienia, system może dokładnie identyfikować granice obiektu nawet w środowiskach produkcyjnych o dużej prędkości.

Zarówno mikrometry laserowe, jak i mikrometry optyczne wykonują bezkontaktowy pomiar wymiarów z użyciem światła.

Mikrometr optyczny zwykle wykorzystuje zasadę cienia, w której obiekt przysłania skolimowaną wiązkę światła, a system mierzy powstałe krawędzie cienia.

Mikrometry laserowe mogą wykorzystywać różne zasady optyczne w zależności od konstrukcji, w tym metody skanowania laserowego lub triangulacji.

Zasada działania mikrometru optycznego opiera się na pomiarze cienia powstającego, gdy obiekt przerywa skolimowaną wiązkę światła.

Odbiornik wykrywa krawędzie cienia za pomocą matrycy detektorów. Procesor oblicza wymiary obiektu na podstawie położenia tych krawędzi.

Zasada ta umożliwia szybki i powtarzalny pomiar wymiarów obiektu bez kontaktu.

Serie RF651, RF656 i RF656XY są przeznaczone do różnych poziomów precyzji pomiaru i kontroli wymiarów.

Seria RF651 wykorzystuje bezpośredni układ optyczny nadajnik–odbiornik i jest przeznaczona do ogólnych pomiarów przemysłowych, w których wymagana jest duża odległość między nadajnikiem a odbiornikiem.

Seria RF656 wykorzystuje obiektywy telecentryczne, aby zapewnić wyższą dokładność pomiaru i lepszą stabilność podczas pomiaru małych obiektów lub wąskich tolerancji.

Seria RF656XY dodaje możliwość pomiaru w dwóch osiach, umożliwiając jednoczesny pomiar w dwóch prostopadłych kierunkach w zastosowaniach wymagających pełniejszej kontroli geometrycznej.

Dokładność mikrometru optycznego zależy od modelu i konfiguracji optycznej.

Standardowe modele nadajnik–odbiornik zapewniają dokładność od ±5 do ±20 µm, natomiast wysokoprecyzyjne mikrometry optyczne z obiektywami telecentrycznymi zapewniają dokładność od ±0,3 do ±5 µm.

Rzeczywiście osiągalna dokładność zależy od zakresu pomiarowego, geometrii obiektu i warunków instalacji.

Tak. Mikrometry optyczne są przeznaczone do szybkiego, bezkontaktowego pomiaru i mogą kontrolować obiekty podczas ciągłego ruchu.

Ponieważ między czujnikiem a obiektem nie ma kontaktu mechanicznego, system może mierzyć produkty bezpośrednio na liniach produkcyjnych bez zatrzymywania procesu. Częstotliwości pomiarów do 10 000 Hz umożliwiają kontrolę szybko poruszających się materiałów i komponentów.
