Filtry szczelinowe (Wedge Wire Screen), filtry Johnsona lub profile szczelinowe są przeznaczone do budowy wysokiej jakości studni wodnych, otworów naftowych, otworów gazowych i innego sprzętu filtracyjnego.
Maszyna kontrolna jest przeznaczona do kontroli jednego z głównych parametrów charakteryzujących jakość filtra, a mianowicie stałości szczeliny międzydrutowej (otworu szczelinowego) na długości filtra.
Maszyny do kontroli filtrów szczelinowych
Maszyny do kontroli filtrów szczelinowych. Specyfikacja
System
| Parametr | Wartość |
| Obiekt pomiaru | Filtry szczelinowe |
| Długość kontrolowanych filtrów, do, m | 12 (może zostać zmienione na życzenie) |
| Średnica filtra, mm | od 125 do 190 |
| Kontrolowane szczeliny, mm | od 0,05 do 2,1 |
| Szerokość drutu, mm | od 1 do 5 |
| Błąd pomiaru szczeliny, mm | ±0,015 |
| Prędkość skanowania, do, mm/s | 50 (wartość programowalna) |
| Zasilanie |
Sieć prądu przemiennego o częstotliwości (50 ± 1) Hz, napięcie znamionowe 220V ±10% |
| Pobór mocy, nie więcej niż, W | 400 |
| Warunki pracy |
Hala produkcyjna (temperatura 10…30°C, wilgotność względna przy T=25°C nie więcej niż 80% |
| Przezbrojenie do pomiaru innej części |
Niewymagane, jeśli regulacja nie jest związana z przesunięciem osi filtra |
| Komputer |
Komputer przemysłowy, ekran dotykowy 19”, klawiatura, mysz |
| Wymiary stanowiska AWS, mm | 723x1550x573 |
Maszyny do kontroli filtrów szczelinowych. Specyfikacja
Kamera przemysłowa
| Parametr | Wartość |
| Wielkość obszaru skanowania, piksele | 1264x256 |
| Zgodność z CE | RoHS, FCC Class B, CE, IP30, GenICam, UL, KC, EAC |
| Temperatura pracy otoczenia, °C | 0...+50 |
System ruchu liniowego maszyny jest zamontowany wzdłuż filtra. Kamera przemysłowa jest ustawiona tak, aby jej pole widzenia znajdowało się w przekroju średnicowym filtra. Za pomocą systemu ruchu liniowego kamera przemieszcza się wzdłuż filtra, rejestrując obrazy jego powierzchni. Oprogramowanie analizuje uzyskane obrazy i oblicza wymiary szczeliny. Proces jest powtarzany dla różnych położeń filtra w miarę jego stopniowego obracania wokół osi.
Przetwarzanie danych obrazu odbywa się na stanowisku AWS z wykorzystaniem zainstalowanego oprogramowania. Jeśli wartości parametrów przekroczą określone granice, na stanowisku AWS wyświetlane jest odpowiednie ostrzeżenie.
Schemat konstrukcyjny
Maszyna obejmuje system ruchu liniowego zamontowany wzdłuż filtra (2). Napęd pasowy systemu ruchu liniowego niesie wózek, na którym zamontowana jest kamera przemysłowa (1) z oświetleniem LED. Kamera jest ogniskowana na filtrze (2) za pomocą pionowego napędu liniowego. Na początku systemu ruchu liniowego, na specjalnej platformie zamontowany jest wzorzec kalibracyjny (3). Zasilanie i sterowanie maszyną są realizowane poprzez zautomatyzowane stanowisko robocze (zwane dalej AWS) z wykorzystaniem specjalistycznego oprogramowania.

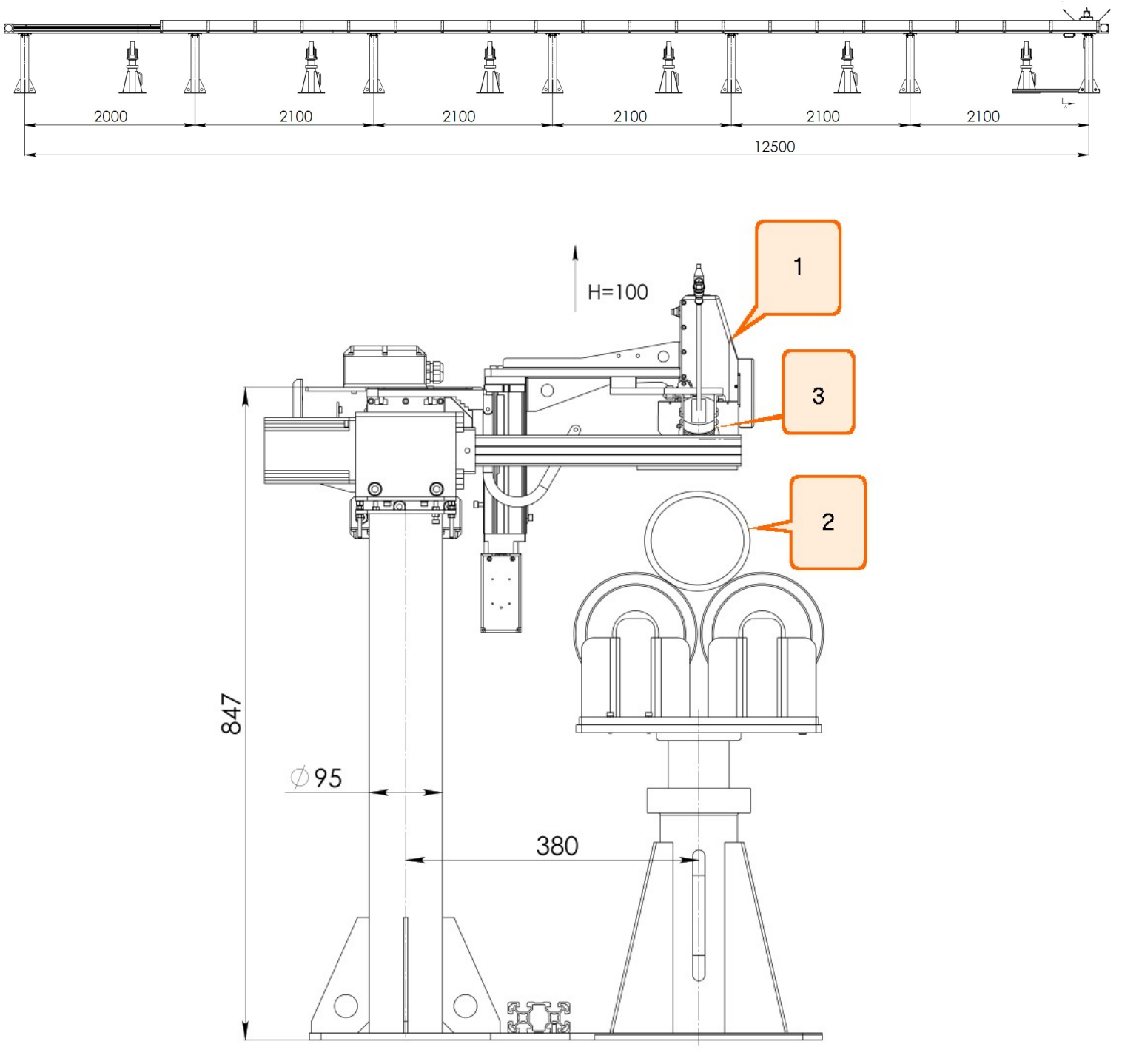

Rysunek 1. Wymiary gabarytowe i montażowe maszyny
Wymiary gabarytowe i montażowe
Wymiary gabarytowe i montażowe maszyny przedstawiono na rysunku 1.

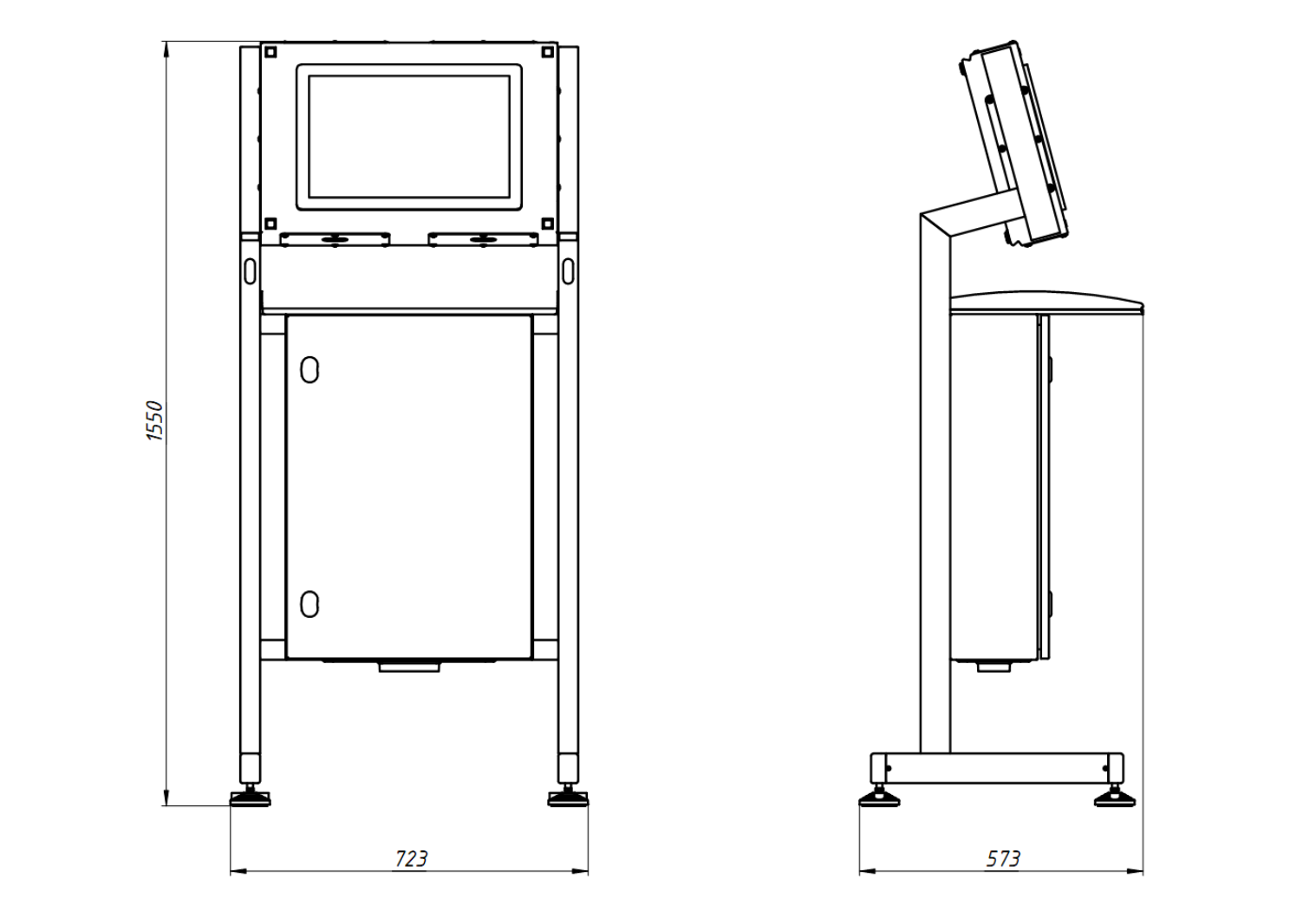

Wymiary stanowiska AWS przedstawiono na rysunku 2.
Rysunek 2. Wymiary gabarytowe i montażowe stanowiska AWS
Maszyny do kontroli filtrów szczelinowych, wideo demonstracyjne.
