System jest przeznaczony do bezkontaktowego pomiaru parametrów geometrycznych (średnica, okrągłość, krzywizna) rur o dużej średnicy. Charakterystyki techniczne systemu mogą zostać zmienione pod konkretne zadanie.
System laserowy 3D do pomiaru rur o dużej średnicy MRT1420-RF1420TB
System laserowy 3D do pomiaru rur o dużej średnicy MRT1420-RF1420TB
| Parametr | Wartość | |
| Rodzaj pomiarów | Średnica, okrągłość, wypaczenie rury, długość rury. | |
|
Liczba punktów pomiarowych profilu rury (w profilu poprzecznym) |
Do 24 000 (cały profil rury jest mierzony za pomocą skanerów laserowych 2D), liczba skanerów: 24. |
|
|
Metoda pomiaru - Profil |
triangulacja laserowa | |
|
Częstotliwość pomiarów - Średnica, okrągłość - Profil rury |
Do 250 Hz | |
|
Dokładność pomiarów - Średnica zewnętrzna - Średnica wewnętrzna - Prostoliniowość całkowita (wygięcie rury) - Odchyłka od prostoliniowości końców rury na bazie 1 m - Odchyłka od teoretycznego obwodu - Okrągłość końców rury - Okrągłość korpusu rury - Kąt fazy - Grubość ścianki rury - Krawędź cięcia rury - Stępienie fazy - Przemieszczenie spawanych krawędzi - Odchyłka od teoretycznego obwodu - Wysokość spoiny - Szerokość spoiny |
Nie gorzej niż ± 0,15 mm Nie gorzej niż ± 0,15 mm Nie gorzej niż ± 1 mm Nie gorzej niż ± 0,1 mm Nie gorzej niż ± 0,3 mm Nie gorzej niż ± 0,3 mm Nie gorzej niż ± 0,3 mm Nie gorzej niż ±0,5˚ Nie gorzej niż ± 0,1 mm Nie gorzej niż ± 0,15 mm Nie gorzej niż ± 0,15 mm Nie gorzej niż ± 0,1 mm Nie gorzej niż ± 0,1 mm Nie gorzej niż ± 0,3 m |
|
| Prędkość testu, m/s | Do 1,5 | |
|
Strefy niekontrolowane na początku i końcu rury przy prędkości 1 m/s - Średnica, okrągłość |
nie więcej niż 10 mm | |
Działanie systemu opiera się na zasadzie skanowania laserowego 3D obiektu/obiektów z następującym po nim utworzeniem komputerowego modelu 3D oraz wyznaczeniem parametrów geometrycznych na podstawie modelu.

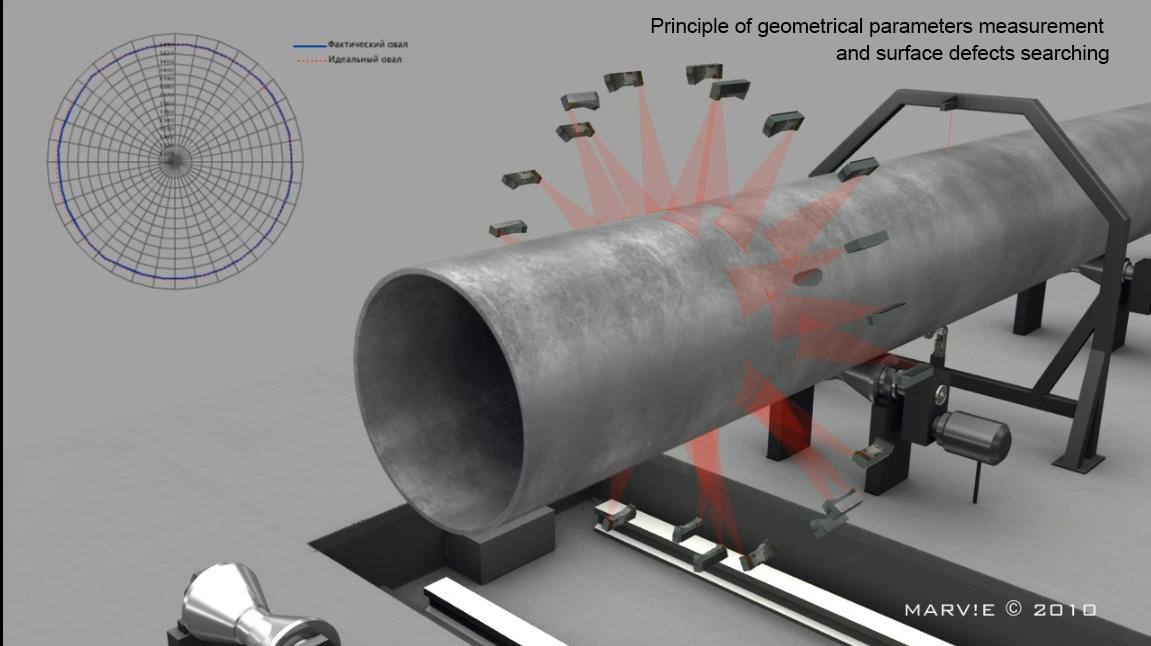

24 szt. specjalnych skanerów laserowych RFMR625 rozmieszczonych wokół poruszającej się rury pozwala uzyskać pełny model 3D oraz obliczyć średnicę i okrągłość.

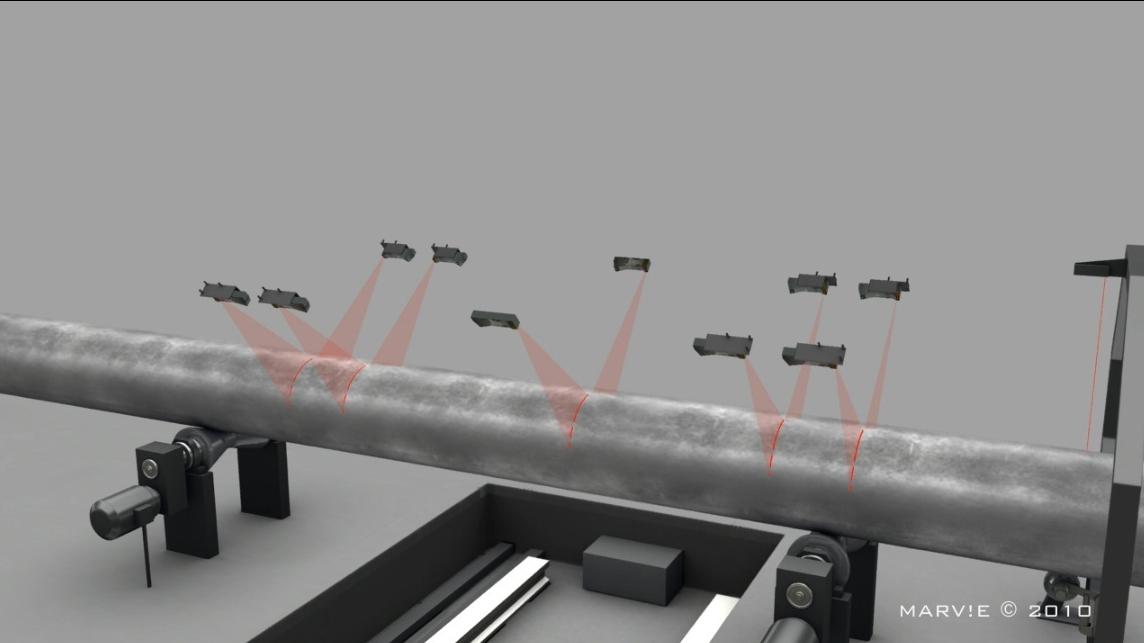

10 szt. specjalnych skanerów laserowych RFMR625 rozmieszczonych wzdłuż poruszającej się rury pozwala obliczyć krzywiznę rury.
