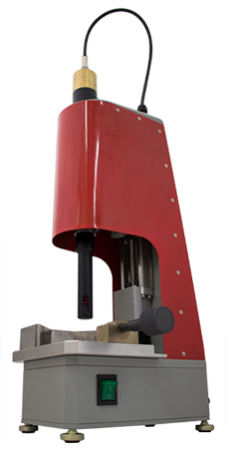

Maszyna do pomiaru średnicy wewnętrznej otworu resoru piórowego,
RF096-30/75-120
Maszyna została opracowana na zlecenie jednego z wiodących projektantów i producentów komponentów zawieszenia i układów hamulcowych dla światowego przemysłu motoryzacyjnego.
Postawione zadanie
Zadanie polegało na opracowaniu i wyprodukowaniu precyzyjnej maszyny pomiarowej do bezkontaktowego pomiaru parametrów geometrycznych otworu resoru piórowego.
Zaproponowane rozwiązanie
Zaproponowano opracowanie maszyny pomiarowej opartej na obrotowym czujniku triangulacyjnym.
Rezultat
Rezultat naszej pracy można zobaczyć na wideo demonstracyjnym poniżej oraz pobierając instrukcję obsługi Maszyny do pomiaru średnicy wewnętrznej otworu resoru piórowego.
|
Nazwa parametru |
Wartość |
|
Zakres pomiarowy średnicy, mm |
30...75 |
|
Dokładność pomiaru średnicy wewnętrznej, µm |
±20 |
|
Głębokość pomiaru, mm |
≤116 |
| Dokładność przesuwu liniowego, µm | ±20 |
| Liczba mierzonych przekrojów | bez ograniczeń, programowalna |
Uwaga: parametry maszyny mogą zostać zmienione pod kątem konkretnego zadania.
Ta maszyna jest kontynuacją naszych poprzednich projektów dotyczących pomiaru średnicy wewnętrznej. Znacząco ulepszyliśmy oprogramowanie. Teraz obliczamy nie tylko średnią średnicę wewnętrzną, ale także minimalną i maksymalną średnicę otworu, okrągłość, stożkowatość i cylindryczność. Użytkownik może wyświetlić model 3D otworu (w postaci chmury punktów lub siatki), a także wybrać i obejrzeć kształt dowolnego przekroju oraz jego parametry geometryczne. Program kontroluje niewspółosiowość kątową osi czujnika i otworu oraz przelicza parametry otworu w celu wyeliminowania ewentualnych błędów. Dodano kilka specjalnych filtrów, które zmniejszają szumy i zwiększają dokładność pomiaru.
