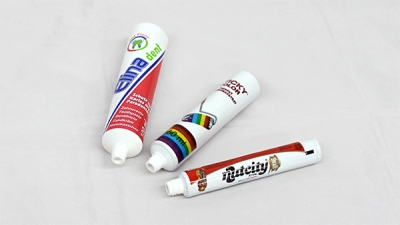

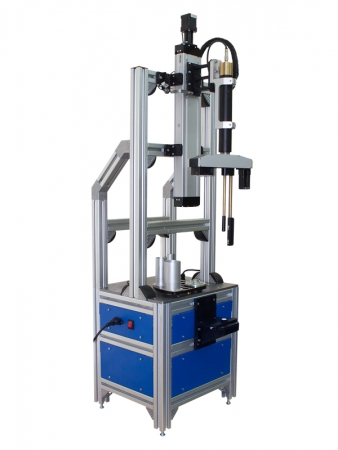

Maszyna jest przeznaczona do bezkontaktowego skanowania i pomiaru parametrów geometrycznych tub laminowanych, wykonanych z folii PBL i ABL. Zastosowanie maszyny: produkcja wielkoseryjna.
Działanie maszyny opiera się na zasadzie skanowania laserowego powierzchni tuby przez obracające się punktowe laserowe czujniki triangulacyjne.
Maszyna działa w następujący sposób. Tuba jest umieszczana w pozycji pomiarowej pod czujnikami laserowymi. System przesuwu liniowego opuszcza czujniki laserowe. Podczas przesuwu jeden z czujników określa położenie krawędzi tuby jako początek pomiaru jej długości. Po zarejestrowaniu górnej krawędzi tuby system przesuwa czujniki do pozycji kontroli kształtu tuby. Podczas obrotu czujniki mierzą odległości do wewnętrznej i zewnętrznej powierzchni tuby. Dane są przesyłane do komputera PC, gdzie obliczana jest grubość folii, parametry spoiny i kształt tuby. Po wykonaniu pełnego obrotu system opuszcza czujniki laserowe i mierzy długość tuby. Czujniki są podnoszone do pozycji wyjściowej, a cykl pomiarowy powtarza się dla następnej tuby.
Główne cechy:
• Zakres pomiarowy średnicy wewnętrznej 13…50 mm
• Dokładność pomiaru ±10 µm
• Zakres grubości folii 0,05…0,5 mm
• Dokładność pomiaru grubości ±5 µm
