System do pomiaru średnicy wewnętrznej otworu centralnego koła, RF096-50/70-200-Clb
System ten został opracowany z inicjatywy i przy wsparciu naszego chińskiego partnera, na zamówienie producenta komponentów motoryzacyjnych.
Postawione zadanie
Zadaniem było opracowanie i wyprodukowanie precyzyjnego systemu pomiarowego do bezkontaktowego pomiaru parametrów geometrycznych otworu centralnego obręczy koła.
Zaproponowane rozwiązanie
Zaproponowano opracowanie maszyny pomiarowej opartej na obrotowych czujnikach triangulacyjnych z autokalibracją.
Rezultat
Wynik naszej pracy można zobaczyć, pobierając Instrukcja obsługi przyrządu do pomiaru średnicy wewnętrznej otworu centralnego koła.
Główne cechy maszyny to:
| PARAMETR | WARTOŚĆ |
| Zakres pomiarowy średnicy, mm | 50…70 |
| Dokładność pomiaru średnicy wewnętrznej, µm | ±5 |
| Głębokość pomiaru, mm | ≤200 |
Uwaga: Parametry systemu mogą być zmienione dla konkretnego zadania.

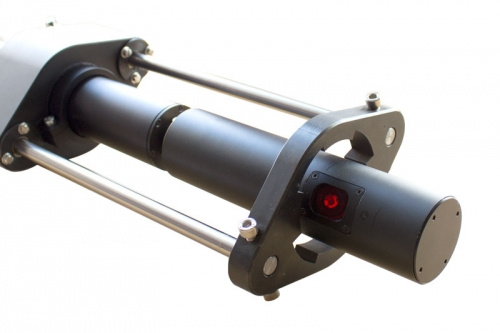

Cechy charakterystyczne systemu to głowica pomiarowa z dwoma czujnikami laserowymi (podzieliliśmy cały zakres na dwa podzakresy, aby uzyskać wymaganą dokładność) oraz automatyczna rekalibracja przed każdym cyklem pomiarowym. Jak zwykle zapewniamy oprogramowanie demonstracyjne i darmowe SDK.
