Ta maszyna została opracowana na zamówienie jednego z naszych klientów, wiodącego projektanta i producenta modułów termoelektrycznych.
Postawione zadanie
Zadaniem było opracowanie i wyprodukowanie precyzyjnej, zautomatyzowanej maszyny do bezkontaktowego pomiaru grubości podkładek dystansowych używanych w produkcji modułów termoelektrycznych.
Rezultat

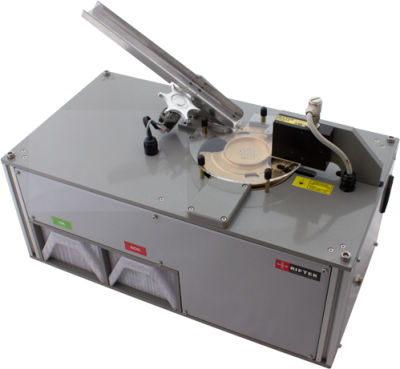

Wynik naszej pracy można zobaczyć na filmie demonstracyjnym oraz pobierając Instrukcję obsługi maszyny do pomiaru grubości podkładek dystansowych z naszej strony internetowej.
Główne cechy maszyny to:
| Parametr | Wartość | |
| Zakres pomiaru grubości, mm | 0,6...3,5 | |
| Dokładność pomiaru, µm | ±5 | |
| Średnica elementów dystansowych, mm | 25,4 | |
| Wydajność, szt./godz. | >1000 | |
Uwaga: Parametry maszyny mogą zostać zmienione do konkretnego zadania.
Działanie maszyny opiera się na zasadzie skanowania laserowego podkładki za pomocą dwóch punktowych laserowych czujników triangulacyjnych, umieszczonych po przeciwnych stronach podkładki. Gdy podkładka znajduje się w strefie pomiarowej, jest obracana i przesuwana, w wyniku czego grubość jest mierzona po spirali na powierzchni podkładki, co pozwala na rejestrację rozległych wad powierzchniowych.
