Opracowanie dwóch przyrządów pomiarowych opiera się na zamówieniach od naszego chińskiego partnera.
Projekty te są kontynuacją naszych prac nad rozwiązywaniem powszechnych wyzwań związanych z pomiarami średnicy wewnętrznej.

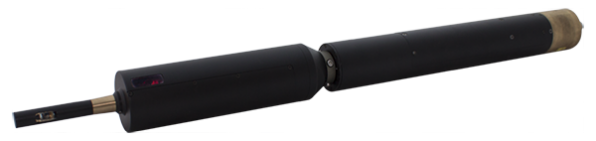

Pierwszy przyrząd to RF096-15/40-50/70
Urządzenie to jest przeznaczone do pomiaru otworów stopniowanych. Składa się z dwustopniowej głowicy pomiarowej z trzema czujnikami laserowymi wewnątrz. Jeden czujnik mierzy średnice 15…40 mm z dokładnością ± 20 µm, a dwa pozostałe mierzą średnice 50…70 mm z końcową dokładnością ± 5 µm.
Ten Instrukcja obsługi jest dostępny na naszej stronie internetowej.

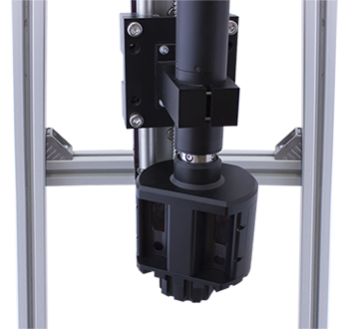

Drugi przyrząd to RF096-170x110

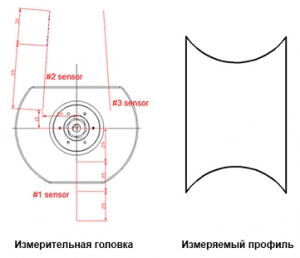

Przyrząd jest przeznaczony do pomiaru prostokątnego otworu z dwiema wypukłymi powierzchniami. Składa się z głowicy pomiarowej z trzema czujnikami laserowymi wewnątrz. Konfiguracja głowicy pomiarowej i kształt otworu są pokazane na poniższym rysunku. Dwa czujniki laserowe są zainstalowane z przesunięciem promieniowym i pod kątem w celu kompensacji błędu pomiarowego spowodowanego brakiem prostopadłości wiązek laserowych do kontrolowanej powierzchni. Dokładność pomiarowa przyrządu wynosi ± 20 µm.
Ten Instrukcja obsługi jest dostępny na naszej stronie internetowej.
RIFTEK oferuje oprogramowanie demonstracyjne i darmowe SDK dla wszystkich przyrządów pomiarowych do średnic wewnętrznych.
