System należy do urządzeń do bezkontaktowego pomiaru grubości i jest przeznaczony do precyzyjnego pomiaru grubości materiałów arkuszowych, takich jak taśmy, płyty itp. Jest to autonomiczny system programowo-sprzętowy, który zawiera czujniki laserowe (lub enkodery kontaktowe) i urządzenie wskazujące.
System może obsługiwać nieograniczoną liczbę punktów kontroli grubości. Każdy punkt kontrolny to jeden czujnik zamontowany zgodnie ze Schematem nr 1 (rysunek poniżej, po lewej) lub dwa czujniki zamontowane zgodnie ze Schematem nr 2 (rysunek poniżej, po prawej).
Zgodnie ze Schematem nr 1 (jeden czujnik na jeden punkt), grubość materiału jest różnicą między odległością od powierzchni bazowej, na której znajduje się materiał, a odległością do górnej powierzchni materiału, mierzoną przez czujnik. Położenie czujnika jest kalibrowane względem powierzchni bazowej.
Zgodnie ze Schematem nr 2 (dwa czujniki na jeden punkt), grubość materiału jest różnicą odległości do powierzchni materiału, mierzonych przez każdy z czujników. Położenie czujników jest kalibrowane względem siebie.

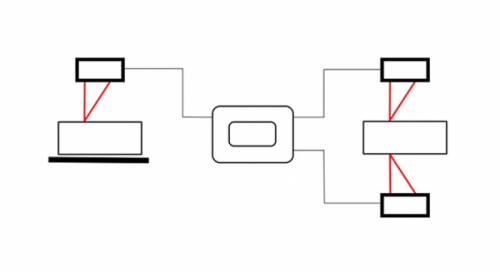

Rysunek 1. Schemat nr 1 z jednym czujnikiem (po lewej) i Schemat nr 2 z dwoma czujnikami (po prawej)
Urządzenie wskazujące jest przeznaczone do konfiguracji i kalibracji systemu, odbierania informacji z czujników, analizy i wyświetlania wyników pomiarów.
System jest z powodzeniem stosowany w produkcji masowej do pomiaru grubości blach metalowych.
Instrukcja obsługi systemu pomiaru grubości zawiera szczegółowe informacje o systemie.
