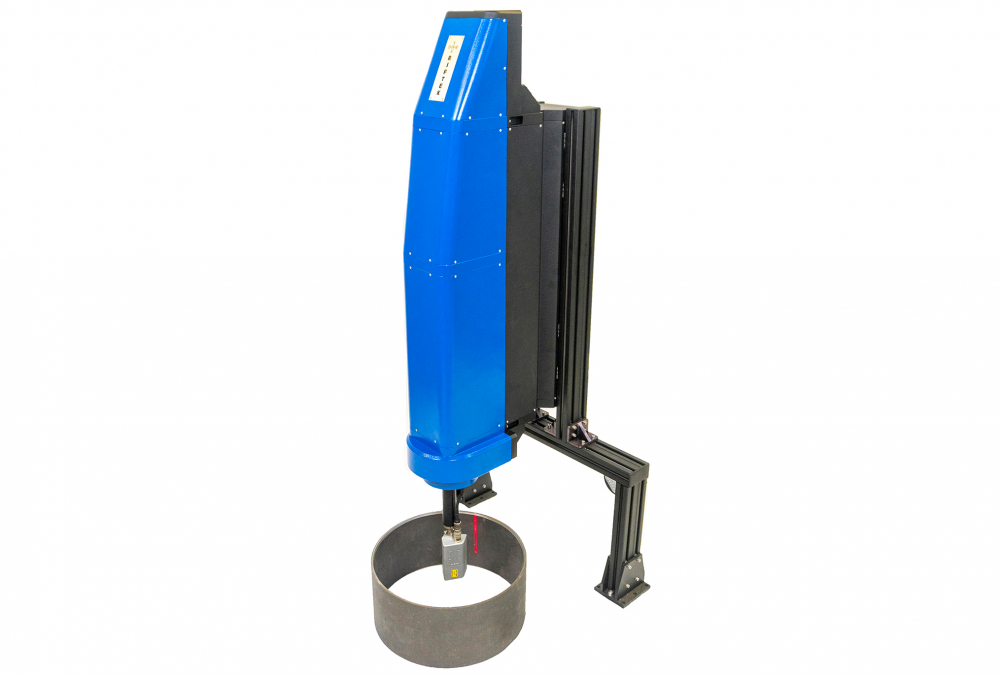

Maszyna do kontroli 3D
Projekty te są kontynuacją prac RIFTEK w zakresie rozwiązywania powszechnych wyzwań związanych z pomiarami 3D i są przeznaczone do bezkontaktowego pomiaru parametrów geometrycznych obręczy z taśmy stalowej stosowanych w przemyśle oponiarskim.
Zasada działania maszyny opiera się na skanowaniu wewnętrznej powierzchni obręczy za pomocą obrotowego skanera laserowego 2D (specjalna konstrukcja skanera RF627). Pomiary odbywają się na przenośniku. Na polecenie zewnętrznego sterownika czujnik laserowy przesuwa się do wnętrza kontrolowanej obręczy. Czujnik obraca się i skanuje wewnętrzną powierzchnię obręczy. Współrzędne biegunowe powierzchni (odległość od osi obrotu, mierzona przez czujnik, oraz odpowiadający jej kąt obrotu) są przesyłane do komputera w celu obliczenia wymaganych parametrów geometrycznych.
Główne parametry to:
| Parametr | Wartość | |
|---|---|---|
| Zakres pomiaru średnicy wewn., mm |
100…410 |
|
|
Zakres pomiaru wysokości, mm |
70…305 | |
| Dokładność pomiaru, µm |
±50 |
|
|
Mierzone parametry |
średnica, okrągłość, szerokość i kąt komór |
|
|
Interfejs do PLC |
PROFINET | |
Jak zwykle, parametry maszyny (zakres pomiarowy, dokładność) mogą być zmienione pod kątem konkretnego zadania.
Dostępna jest szczegółowa instrukcja obsługi tutaj.
Film demonstracyjny jest dostępny tutaj.
