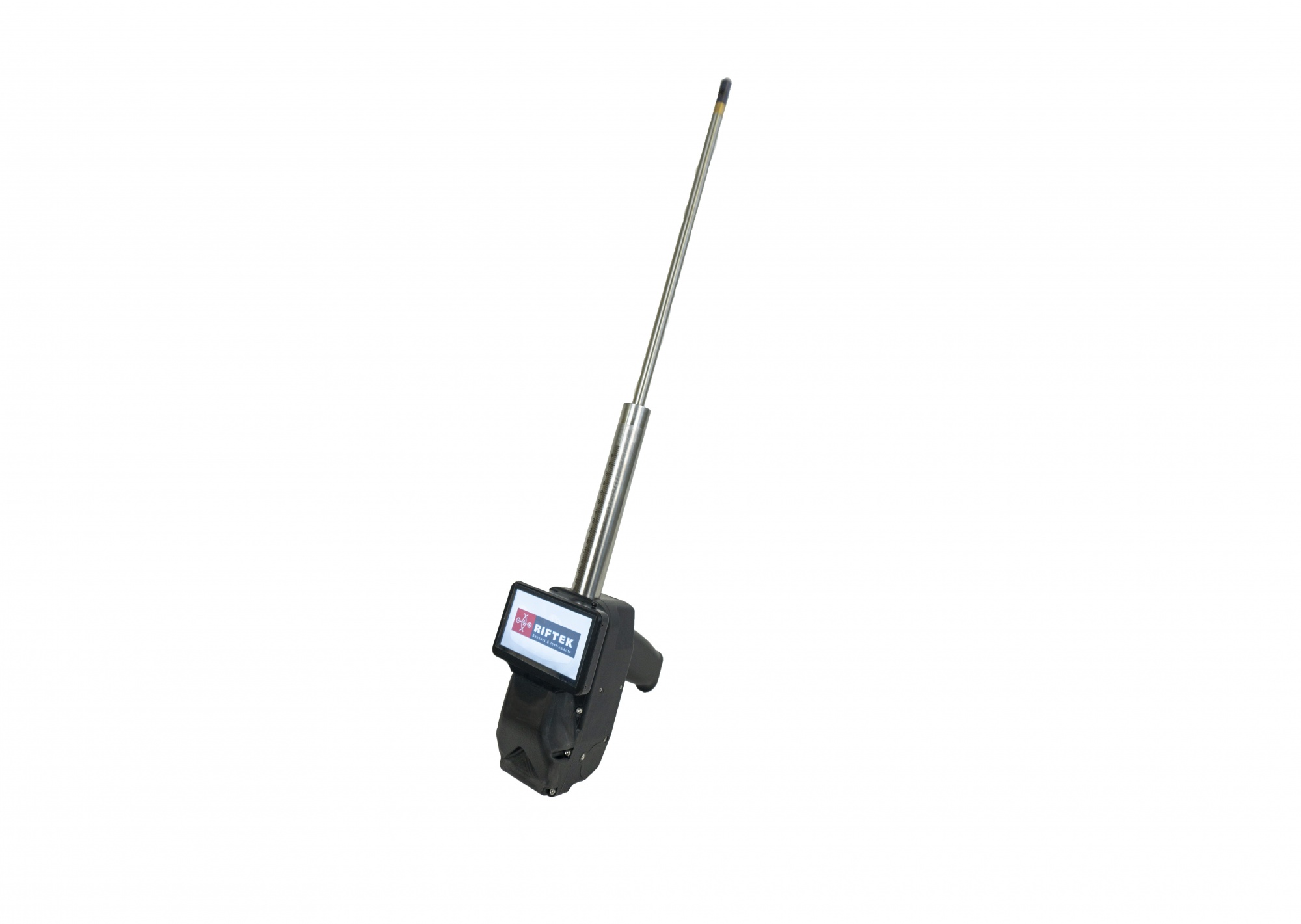

Zasada działania urządzenia opiera się na skanowaniu wewnętrznej powierzchni rury za pomocą obrotowej głowicy laserowej.
Zasada działania przyrządu jest następująca: operator umieszcza głowicę laserową w wymaganej pozycji wewnątrz rury. Po naciśnięciu przycisku Pomiar głowica laserowa zaczyna się obracać, czujnik laserowy skanuje wewnętrzną powierzchnię rury, a wbudowany kontroler odbiera współrzędne biegunowe powierzchni (odległość od osi obrotu zmierzoną przez czujnik laserowy i odpowiadający jej kąt obrotu zmierzony przez enkoder). Kontroler oblicza wymagane parametry (średnicę minimalną, maksymalną i średnią, okrągłość). Dane pomiarowe mogą być gromadzone w pamięci przyrządu i przesyłane do bazy danych na komputerze PC.
Urządzenie posiada następujące parametry, które mogą być zmienione na życzenie (minimalna mierzalna średnica = 9 mm):
| Parametr | Wartość | |
|---|---|---|
| Zakres pomiaru ID, mm |
18…30 |
|
|
Dokładność pomiaru, mm |
±0,05 | |
| Głębokość pomiaru, mm |
155…307 |
|
Dostępna jest szczegółowa instrukcja obsługi tutaj.
Film demonstracyjny jest dostępny tutaj.
