Projekt ten kontynuuje naszą pracę nad rozwiązywaniem powszechnych wyzwań związanych z pomiarem średnicy wewnętrznej.
Jak zwykle, parametry czujnika mogą być zmienione na życzenie (minimalna mierzona średnica = 9 mm).

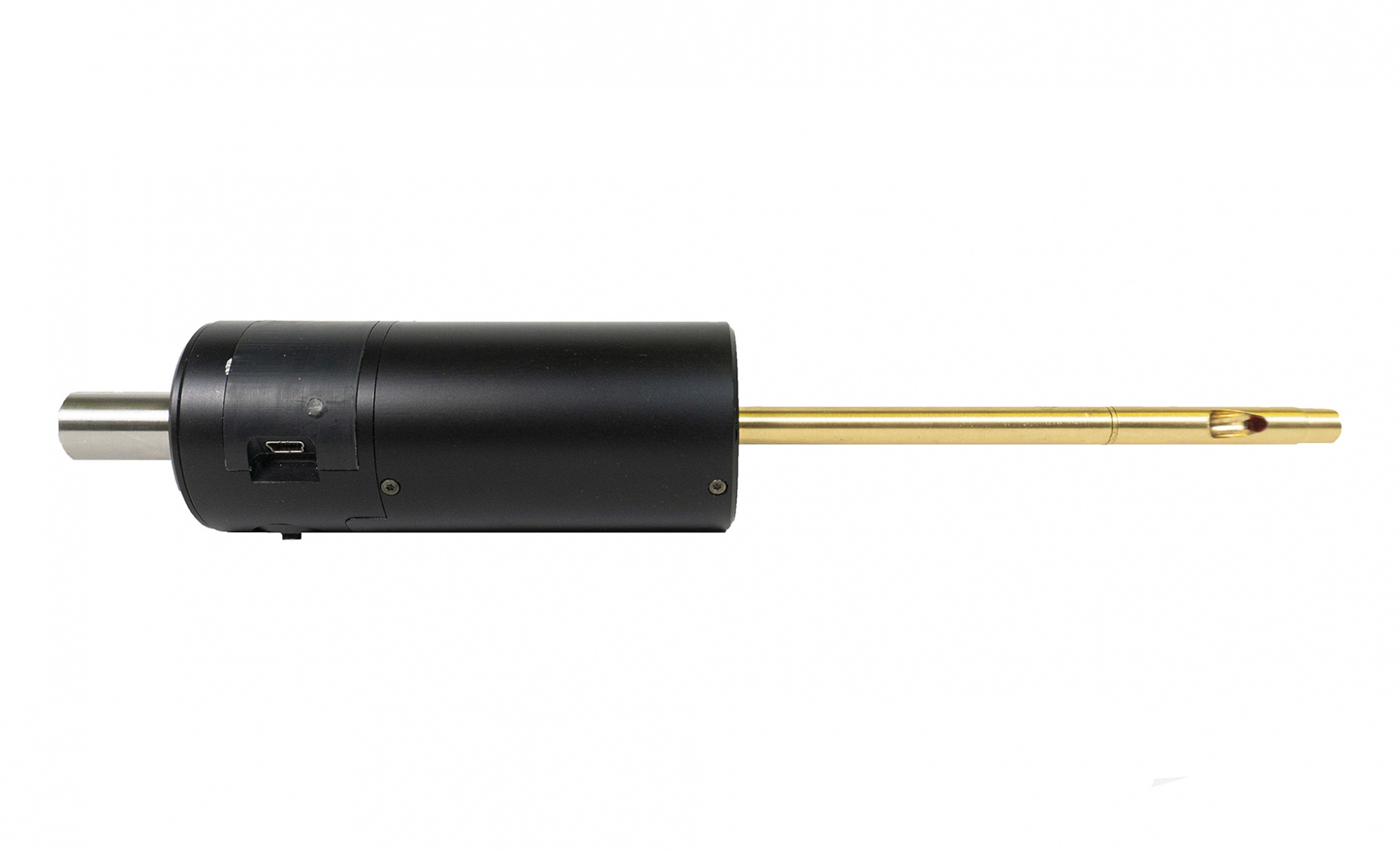

Głównym celem projektu było opracowanie narzędzia pomiarowego dla maszyn CNC. Narzędzie musi dokładnie i szybko mierzyć średnicę wewnętrzną, owalność i okrągłość otworów w zautomatyzowanej produkcji. Aby osiągnąć ten cel, wyposażyliśmy standardowy czujnik serii RF609 w moduł Wi-Fi, zasilanie bateryjne i trzpień. Dodatkowo, ważną cechą nowego urządzenia jest rezygnacja z bezpośredniej synchronizacji czujnika laserowego z kątem jego obrotu bez utraty dokładności pomiaru.
Główne parametry to:| Parametr | Wartość | |
|---|---|---|
| Zakres pomiaru ID, mm |
9 … 19 |
|
|
Dokładność pomiaru, mm |
±0,005 | |
|
Głębokość pomiaru, mm |
139 |
|
|
Częstotliwość pomiarów, punktów/s |
9400 |
|
Dostępna jest szczegółowa instrukcja obsługi tutaj.
Film demonstracyjny jest dostępny tutaj.
