Nasz nowy, ukończony projekt jest kontynuacją prac firmy RIFTEK w zakresie rozwiązywania różnych wyzwań pomiarowych i jest przeznaczony do bezkontaktowego pomiaru płyt gipsowych podczas ich produkcji.

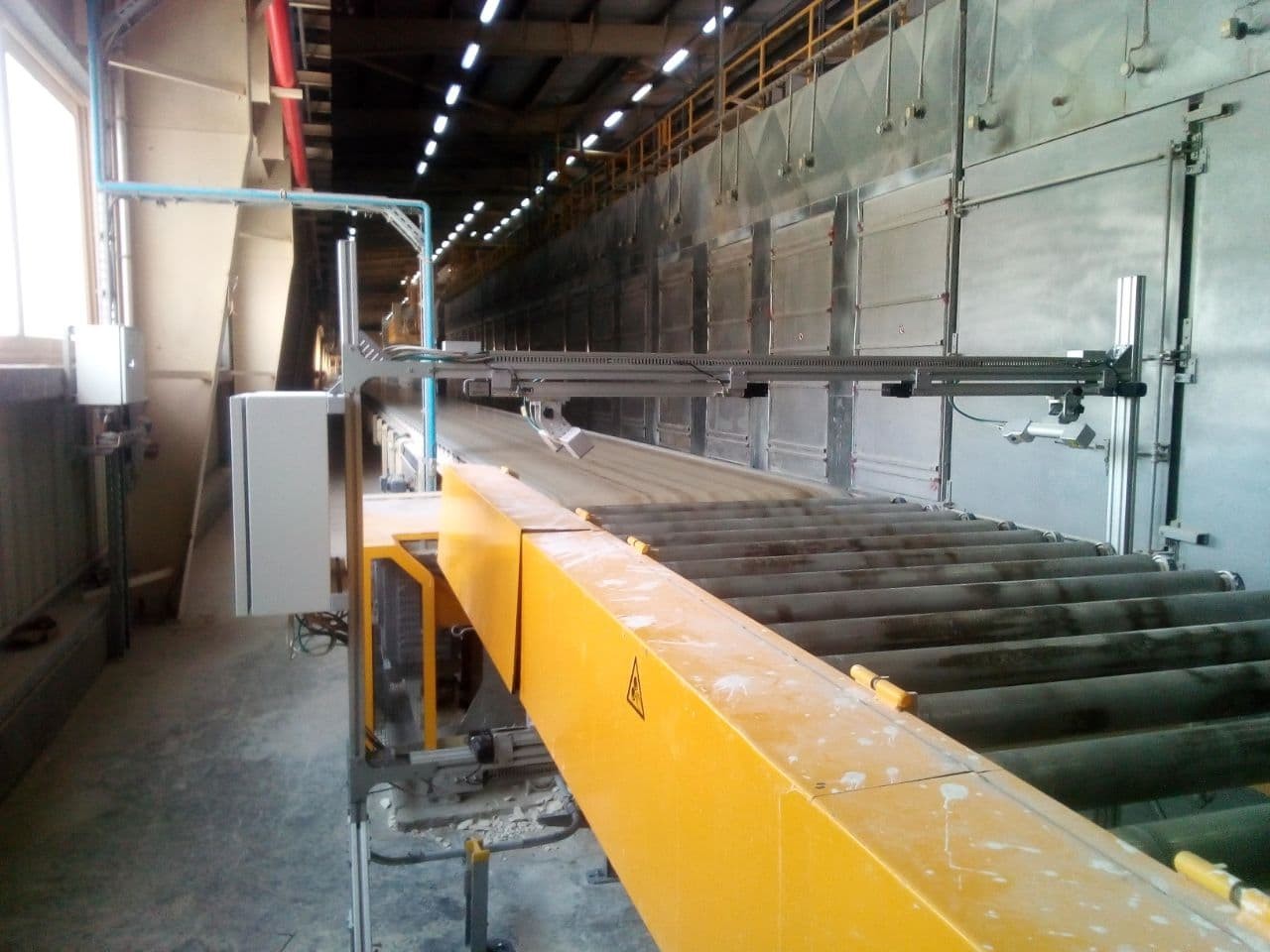

System 3DGipsumB składa się z 3 stanowisk pomiarowych, rozmieszczonych sekwencyjnie wzdłuż przenośnika, i mierzy wszystkie krytyczne parametry geometryczne płyt gipsowych: szerokość płyty; pełne profile krawędzi, w tym kąty krawędzi; profile skosów, w tym szerokość i wysokość skosu; rowki i progi, profil grubości na całej szerokości płyty.
To rozwiązanie „pod klucz” obejmuje zestaw specjalistycznych skanerów laserowych 2D z serii RF627, punktowe czujniki triangulacyjne RF603, wszystkie niezbędne ramy do instalacji stanowisk pomiarowych, narzędzie do kalibracji, dwie przemysłowe konsole PC (główną i dodatkową) oraz odpowiednie oprogramowanie.
Wyniki pomiarów są wyświetlane w formie cyfrowej i graficznej z ciągłym monitorowaniem parametrów płyt przekraczających ustalone tolerancje.
Specyfikacja techniczna:
| Parametr | Wartość | |
|---|---|---|
| Grubość płyty, mm |
1…45 |
|
| Szerokość płyty, mm | 400…1500 | |
| Dokładność pomiaru grubości, mm | ±0,1 | |
| Częstotliwość pomiaru grubości, Hz | 9000 | |
| Dokładność pomiaru szerokości, mm | ±1 | |
| Dokładność pomiaru parametrów profilu, mm | ±0,1 | |
| Częstotliwość pomiaru profilu, Hz | 1000 | |
| Interfejs | Ethernet | |
Jak zwykle, parametry systemu mogą być zmienione pod kątem konkretnego zadania.
Dostępna jest szczegółowa instrukcja obsługi tutaj.
Wideo demonstracyjne tutaj.
