Filtry Johnsona, zwane również sitem szczelinowym, ekranem Johnsona lub profilem klinowym, są przeznaczone do budowy wysokiej jakości studni wodnych, naftowych, gazowych i innych urządzeń filtracyjnych. Jednym z głównych parametrów charakteryzujących jakość filtra jest stałość szczeliny między drutami (otworu szczelinowego) na całej jego długości i to jest parametr, który musimy kontrolować.
Konstrukcja maszyny:

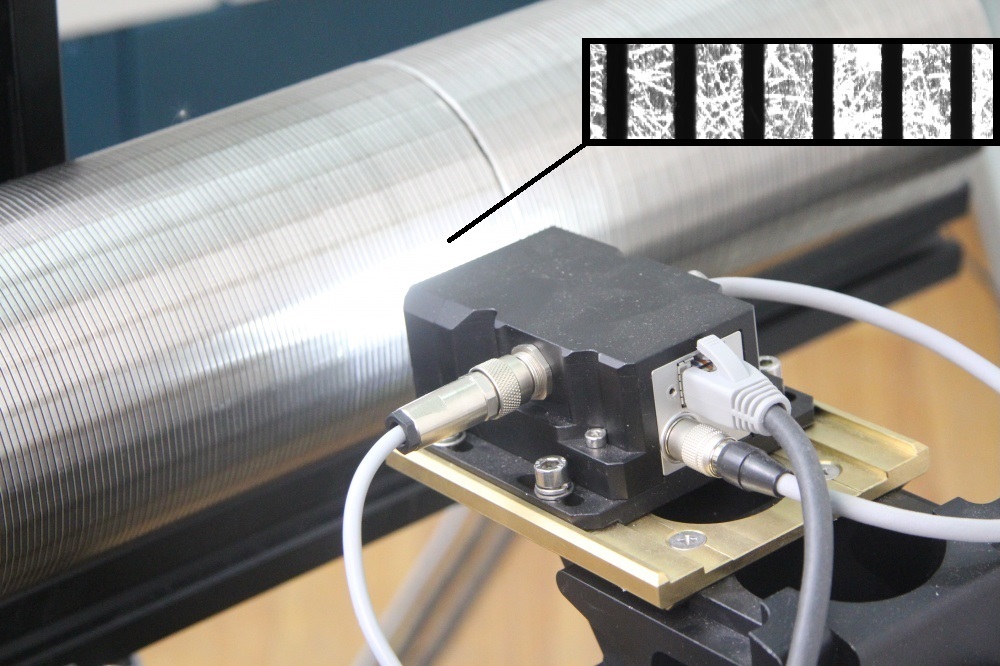

Maszyna składa się z ramy, na której umieszczony jest system ruchu liniowego. Na wózku systemu ruchu liniowego zainstalowana jest kamera przemysłowa z oświetleniem LED. W skrajnym położeniu wózka (poza kontrolowanym filtrem) zainstalowany jest wzorzec kalibracyjny. Maszyna jest zasilana i sterowana za pomocą komputera centralnego z wykorzystaniem specjalistycznego oprogramowania.
Zasada działania:
Maszyna jest instalowana wzdłuż filtra. Kamera przemysłowa jest umieszczona w taki sposób, aby jej pole widzenia znajdowało się w przekroju średnicowym filtra. Kamera porusza się wzdłuż filtra i rejestruje obraz jego powierzchni. Przed skanowaniem filtra system jest automatycznie kalibrowany poprzez pomiar wbudowanego wzorca. Oprogramowanie analizuje otrzymane obrazy i oblicza wymiary szczelin. Proces jest powtarzany dla różnych położeń filtra, gdy ten stopniowo obraca się wokół osi.
Główne parametry:
(może być zmienione na życzenie)
| Parametr | Wartość | |
|---|---|---|
| Długość filtra, m |
8 |
|
|
Mierzone szczeliny, mm |
0,05…2 | |
| Dokładność pomiaru, mm |
±0,01 |
|
| Prędkość pomiaru, mm/s |
100 |
|
Szczegółowa instrukcja obsługi systemu jest dostępna tutaj.
Film demonstracyjny jest dostępny tutaj.
