Nasz nowy system jest przeznaczony do kontroli grubości różnych materiałów arkuszowych (metali, tworzyw sztucznych, drewna).

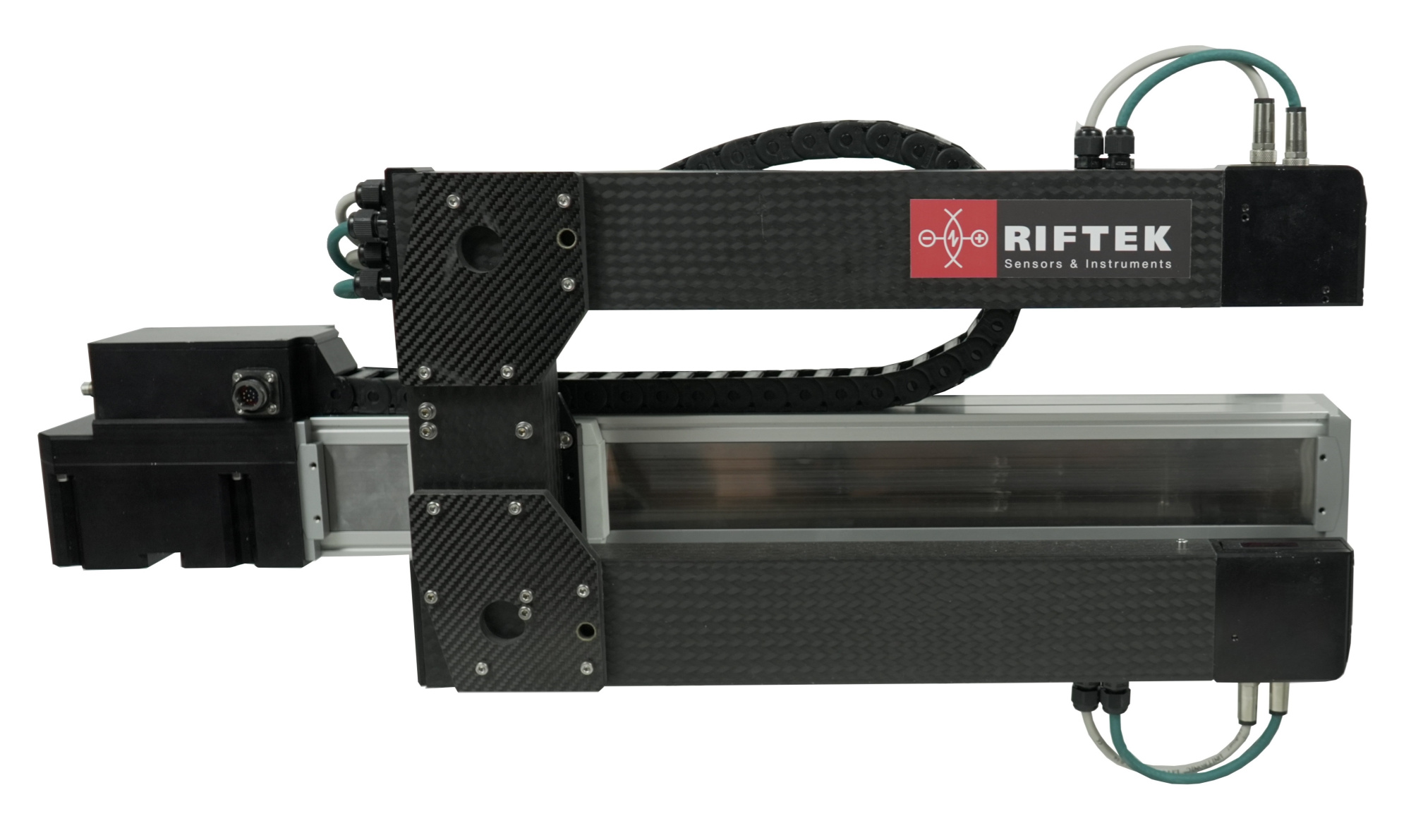

Zaimplementowaliśmy klasyczny schemat pomiarowy oparty na dwóch czujnikach triangulacyjnych, umieszczonych na ramie typu C po przeciwnych stronach kontrolowanego arkusza. Sama rama typu C jest zainstalowana na liniowym stoliku translacyjnym z możliwością przesuwania się w poprzek arkusza. Znaczącą zaletą tego typu systemu jest niska wrażliwość na wahania temperatury dzięki autokalibracji z wykorzystaniem wzorca o znanej grubości, zainstalowanego w skrajnym położeniu czujników.
Cechy charakterystyczne naszego systemu to:
- zastosowanie RF603HS szybkich czujników laserowych, co pozwala na osiągnięcie wysokiej dokładności poprzez uśrednianie dużej ilości pomiarów. Ponadto czujniki są ściśle zsynchronizowane, co eliminuje wpływ drgań arkusza na dokładność pomiaru;
- wysoce stabilna i wytrzymała rama typu C wykonana ze wzmocnionego włókna węglowego.
Dostępna jest szczegółowa instrukcja obsługi tutaj.
Wideo demonstracyjne tutaj.
