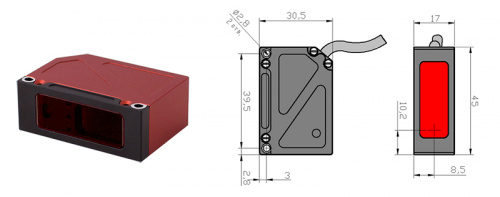

Laserowy czujnik triangulacyjny, seria RF602
Główne cechy czujników:
| RF602- | 20/10 | 20/25 | 30/50 | 50/100 | 65/250 | 105/500 | |
| Odległość bazowa X, mm | 20 | 20 | 30 | 50 | 65 | 105 | |
| Zakres pomiarowy, mm | 10 | 25 | 50 | 100 | 250 | 500 | |
| Liniowość, % | ±0,05 zakresu | ±0,1 | |||||
| Rozdzielczość, % | 0,01 zakresu | 0,02 | |||||
| Dryft temperaturowy | 0,02% zakresu/°C | ||||||
| Maks. częstotliwość próbkowania, Hz | 9400 | ||||||
| Źródło światła |
czerwony laser półprzewodnikowy, długość fali 660 nm lub laser półprzewodnikowy UV o długości fali 405 nm (wersja BLUE) |
||||||
| Moc wyjściowa, mW | ≤0,95 mW | ||||||
| Klasa bezpieczeństwa lasera | 2 (IEC60825-1) | ||||||
| Interfejs wyjściowy: | |||||||
| cyfrowy | RS232 (maks. 460,8 kbit/s) lub RS485 (maks. 460,8 kbit/s) | ||||||
| analogowy | 4…20 mA (obciążenie ≤ 500 Ω) lub 0…10 V | ||||||
Rozszerzyliśmy również możliwości komunikacji ze wszystkimi czujnikami triangulacyjnymi serii RF60x. Teraz możliwa jest komunikacja z czujnikami poprzez
- protokół Modbus RTU oraz
- protokół CANopen
i można używać naszego
- standardowego formatu danych binarnych lub
- formatu ASCII.
Ponadto wdrożyliśmy
- nowy typ wzajemnej synchronizacji czujników. Taka synchronizacja jest bardzo przydatna do pomiarów grubości i innych typów systemów wielowspółrzędnych,
- wejścia enkoderowe (tryb linii AL i IN) do pracy z sygnałami kwadraturowymi z enkoderów.
Wszystkie te nowe funkcje są obsługiwane przez nowe oprogramowanie serwisowe i są dostępne dla czujników o numerze seryjnym od 23500. Możliwa jest również aktualizacja oprogramowania układowego starszych czujników.
Ponadto wyżej wymienione zmiany są opisane w Instrukcji obsługi dla RF602 czujnika oraz Instrukcji obsługi dla RF603. Zaktualizowane instrukcje obsługi dla innych modeli z serii RF60x będą dostępne wkrótce.
