System został opracowany na zamówienie naszego włoskiego partnera, firmy Ralc Italia Srl.
Projekty te są kontynuacją naszych prac nad rozwiązywaniem powszechnych wyzwań związanych z pomiarami średnicy wewnętrznej.

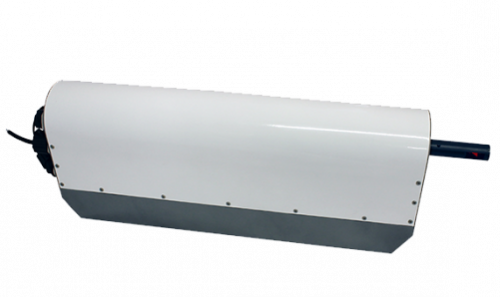

Zasada działania systemu opiera się na skanowaniu wewnętrznej powierzchni rury za pomocą obrotowego punktowego laserowego czujnika triangulacyjnego. Mierzona rura musi być zainstalowana współosiowo z czujnikiem laserowym. Na polecenie zewnętrznego sterownika czujnik laserowy przesuwa się do wnętrza kontrolowanego otworu. Czujnik jest wprawiany w ruch obrotowy i skanuje wewnętrzną powierzchnię rury, przesyłając współrzędne biegunowe powierzchni (odległość od osi obrotu, mierzona przez czujnik, oraz odpowiadający jej kąt obrotu) do wbudowanego komputera w celu obliczenia wymaganych parametrów geometrycznych.
Główne parametry:
| Parametr | Wartość | |
|---|---|---|
| Zakres pomiaru średnicy wewn., mm | 35...55 | |
|
Dokładność pomiaru, mm |
±0,05 | |
| Zakres pomiaru głębokości rury, mm | 100 | |
|
Tryb pracy |
24/7 | |
Uwaga: parametry systemu mogą być zmienione pod kątem konkretnego zadania.
Cechą wyróżniającą system jest interfejs PROFINET, przeznaczony do pracy w systemach przemysłowych (PLC), który po raz pierwszy zastosowaliśmy w naszych urządzeniach.
Dostępna jest szczegółowa instrukcja obsługi tutaj.
Film demonstracyjny jest dostępny tutaj.
