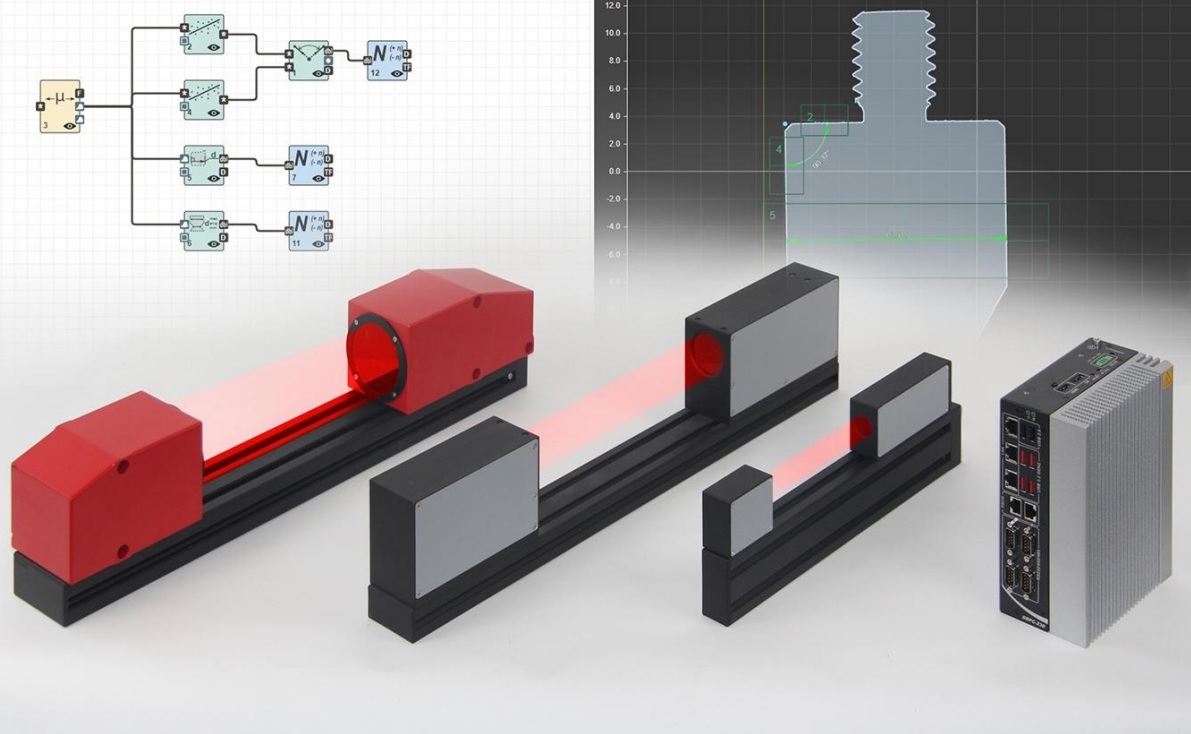

Rozpoczynamy seryjną produkcję nowego urządzenia pomiarowego – mikrometru optycznego 2D. Urządzenie jest przeznaczone do bezkontaktowych, dwuwymiarowych pomiarów seryjnych w linii produkcyjnej: wymiarów liniowych, średnic, kątów, parametrów gwintu, kształtów części, bicia itp.
Działanie mikrometru opiera się na tak zwanej zasadzie „cienia”. Główne komponenty mikrometru 2D to czujnik optyczny, kontroler i program pomiarowy. Czujnik optyczny mikrometru składa się z dwóch części – emitera i odbiornika. Światło z diody LED jest kolimowane przez obiektyw telecentryczny. Gdy produkt zostanie umieszczony w obszarze skolimowanej wiązki, jego obraz cieniowy jest rzutowany przez obiektyw telecentryczny odbiornika na matrycę 2D CMOS. Na podstawie położenia granicy cienia obrazu (profilu obiektu) kontroler oblicza wymagane parametry obiektu.
Cechy wyróżniające nasze rozwiązanie: pomiary i kontrola tolerancji odbywają się zgodnie z algorytmem stworzonym przez użytkownika. Do budowy algorytmu pomiarowego proponowane jest proste i wizualne narzędzie – schemat pomiarowy. Schemat jest tworzony z biblioteki gotowych bloków. Różne kombinacje bloków i połączeń między nimi pozwalają użytkownikowi tworzyć niemal nieograniczoną liczbę funkcji pomiarowych i mierzyć produkty o różnym stopniu złożoności. Wyniki pomiarów mogą być przesyłane za pomocą różnych protokołów (Ethernet/IP, Modbus TCP, UDP), a także na wyjścia logiczne mikrometru w celu sterowania siłownikami i sygnalizowania zgodności produktu.
Wszystkie informacje, instrukcja obsługi można znaleźć na tej stronie: https://riftek.com/products/2D_optical_micrometers/
Dostępny jest link do wideo demonstracyjnego. tutaj.
Przykład tworzenia algorytmu pomiarowego, wideo tutaj.
